V锥流量计|SMT3151流量计说明|厂家|说明
信息来源: 流量变送器厂家 | [ ] 点击量: 3040

国产

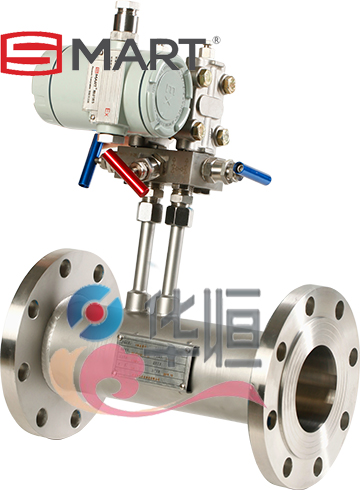

   V锥流量计是集经典文丘里管及环形孔板的优点为一体的新型节流装置,其理论原理是基于封闭管道中能量守恒定律—伯努利方程和流动连续性方程,在稳定流的情况下管道中的流速与差压的平方根成正比。内锥式节流装置稳定性好、准确压高、重复性好、量程比宽、对安装管段要求低、压损小,可测量含有固体颗粒流体、低压流体、高含湿气体及各种脏污流体。

技术性能
    测量介质 :液体、气体、蒸汽
公称通经 :DN25mm~DN2000mm
公称压力 :≤16MPa; 最大≤42.0MPa
工作温度 :-40℃~600℃  环境温度 :-40℃~60℃
相对湿度 :5%~90%
流量计精确度 :±0.5%、±1.0%、±1.5%
重复性 :0.15%、0.33%、0.5%
范围度(量程比):10:1
适用雷诺数 :8000~1×107
结构形式 :法兰连接型、对夹型、特殊(按用户需求)
安装直管段长度 :一般上游1~3D,下游3~5D
材质 :碳钢、SUS304、SUS316L、其它

 V型锥流量计属高精度、高稳定性的新型差压式流量仪表。和其他差压式仪表一样,也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内,当压力降低时,速度会增加,当介质接近锥体时,其压力为P+,在介质通过锥体的节流区时,速度会增加,压力会降低为P-,如图一所示,P+和P-都通过V型锥形流量计的取压口引到差压变送器上,流速发生变化时,差压值会随之增大或减小。也就是说对于稳定流体,流量的大小与差压平方根成正比。当流速相同时,锥体节流面积越大,则产生的差压值也越大。

应用及选型:

广泛应用于石油、化工、天然气等领域。本产品克服了标准孔板、文丘里管、喷嘴等节流装置,诸如易磨损、压损大、范围度(量程比)小、现场安装条件高、要求直管段过长等自身缺陷,它可以在很宽的雷诺数范围内对各种流体的流量进行精确测量。 V锥流量计与普通差压式流量计比较,具有精确度高、长期精度稳定、重复性好,受安装条件局限小、耐磨损、测量范围度宽、适合脏污介质、压力损失小、使用寿命长等特点。可以广泛应用于各种领域,适合测量水、油、多种液体、蒸汽、空气、天然气、煤气、石油气、有机气体、油渣等


H系列V型锥流量计选型规格表

型号
变送器类型
H-LV
H系列V型锥流量计(节流装置)
代号
介质
Y
Q
Z
液体
气体
蒸汽
代号
连接方式
1
法兰连接
2
对焊连接
代号
法兰材质
C-
碳钢-标号
S-
不锈钢-标号
O
其他材料
代号
公称压力
0025
0.25MPa
0050
0.5MPa
3200
32MPa
代号
公称直径
-32
DN32
-50
DN50
….
….
1800
DN1800

选型举例:H-LVY1S0100-150     0~50T/h
