经典文丘里管|文丘里流量计|节流式流量变送器

产品规格:
产品用途:因其计算准确、能耗小,已广泛用于石油、化工、电力、冶金行业
 经典文丘里管|文丘里流量计|压力变送器说明|厂家|定制|规格|咨询
 经典文丘里管是按国标GB/T2624-93设计制造,按国标JJG640-94检定的。在标准节流装置中,它所要求的上、下游直管段最短、永久压力损失最小、性能稳定、维护方便。因其计算准确、能耗小,已广泛用于石油、化工、电力、冶金行业。

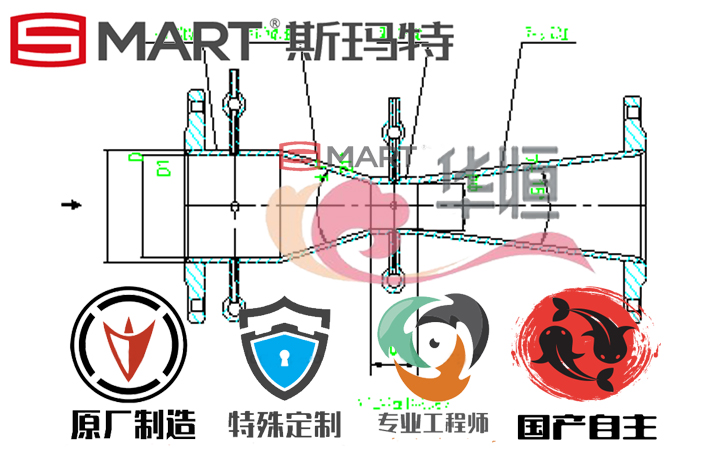

经典文丘里管的轴向截面见下图。它是由入口圆筒段A、圆锥收缩段B、圆筒形喉部C、圆锥扩散段E组成。圆筒段A的直径为D,其长度等于D;收缩段B为圆锥形,并有21º±1º的夹角; 喉部C为直径d的圆形筒段,其长度等于d;扩散段E为圆锥形,扩散角为7º~15º。
    经典文丘里管的收缩段分三种形式:粗铸收缩段,机械加工收缩段,粗焊铁板收缩段。
    经典文丘里管的上游取压口和喉部取压口做成几个(不少于4个)单独的管壁取压口形式,用均压环把几个单独管壁取压口连接起来。当d≥33.3mm时,喉部取压口的直径为4~10mm,上游取压口的直径应不大于0.1D;当d≤33.3mm时,喉部取压口直径为0.1d~0.13d,上游取压口的直径为0.1d~0.1D。
经典文丘里管|文丘里流量计|压力变送器说明|厂家|定制|规格



经典文丘里管|文丘里流量计|压力变送器说明|厂家|定制|规格

主要技术指标
1.    公称直径: 50mm≤DN≤1200mm ,超过1200mm需标定
粗铸收缩段:100mm≤DN≤800mm
机械加工收缩段:50mm≤DN≤250mm
粗焊铁板收缩段:200mm≤DN≤1200mm
2.    节流孔径比β:0.3≤β≤0.75
粗铸收缩段:0.3≤β≤0.75
机械加工收缩段:0.4≤β≤0.75
粗焊铁板收缩段:0.4≤β≤0.7
3.    雷诺数范围: 2×105≤ReD≤2×106
粗铸收缩段:2×105≤ReD≤2×106
机械加工收缩段:2×105≤ReD≤106
粗焊铁板收缩段:2×105≤ReD≤2×106
4.    精度等级:1级

经典文丘里管|文丘里流量计|压力变送器说明|厂家|定制|规格

BYM-JD

经典文丘里管

介    质

 Y



液体

 Q



气体

 Z



蒸汽

连接方式



1



法兰连接

2



带前后直管段,对焊连接

法兰或管段材质





C



碳钢

S



不锈钢

O



其它

公称压力







0.25



0.25MPa

0.6



0.6MPa

1.0



1MPa



……

16.0



16MPa

收缩段





C



粗铸收缩

E



机械加工收缩

S



粗焊铁板收缩

公称直径







25

DN25

32

DN32

50

DN5

……

1200

DN1200
