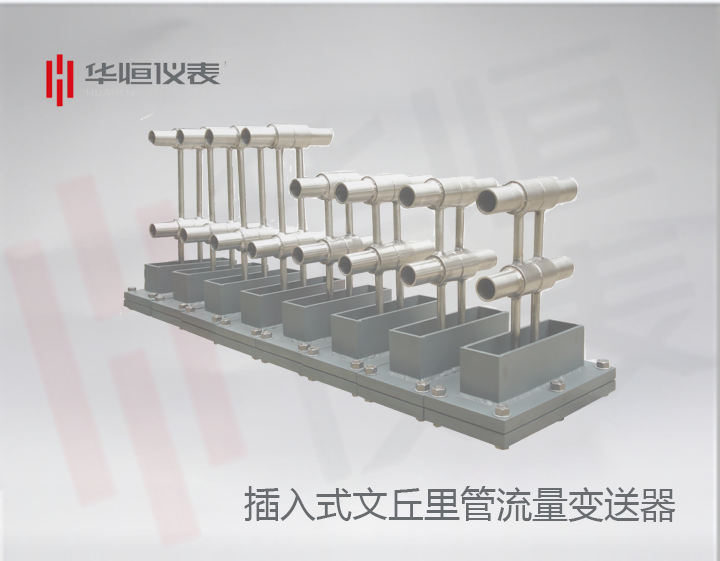

插入式文丘里管_

插入式流量计_

节流式流量变送器

产品型号:
产品应用: 插入式文丘里管是针对工业企业重大管径、大流量精确计量而生产的一种更方便的流量测量装置,它可成功替代阿牛巴等大管径插入式流量测量仪表,主要用于石油、化工、冶金、电力行业。
 插入式文丘里管|插入式流量计|说明|规格|参数|
 主要特点
1.流阻小,压损小。
2.差压大,精度高。
3.测量范围宽,可根据用户使用条件和要求进行设计。
4.安装方便,在测量管道上直接开孔装置插入后固定即可。
5.可加装吹扫装置,使用过程中可直接清理。

主要技术指标
1.公称直径:圆形管道:500mm≤DN≦4000mm
 矩形管道:500mm×500mm≤DN≦4000×4000mm
2.公称压力:PN≤2.5MPa
3.介质温度:t≤600℃(大于600℃时,订货时请注明)
4.稳定度:±10Pa
5.精度等级:1级,1.5级,2级

主要特点
1.流阻小,压损小。
2.差压大,精度高。
3.测量范围宽,可根据用户使用条件和要求进行设计。
4.安装方便,在测量管道上直接开孔装置插入后固定即可。
5.可加装吹扫装置,使用过程中可直接清理。

插入式文丘里管型号规格

BYM-CR

插入式文丘里管



管道截面

Y



圆形



F



方形



法兰材质



C



碳钢



S



不锈钢



O



其它



压力等级



0.25



0.25MPa



0.6



0.6MPa



1.0



1MPa





……



2.5



2.5MPa



公称口径



-500

DN500

-600

DN600



-700

DN700





-4000

DN4000
