 3151AP变送器|智能型直装绝压变送器|金属电容式绝压变送器

3151AP变送器|智能型直装绝压变送器|金属电容式绝压变送器

3151AP绝压变送器|

智能型直装绝压变送器|

金属电容式绝压变送器

产品型号:
适用范围:

3151AP变送器|智能型直装绝压变送器|金属电容式绝压变送器微差压变送器用于测量液体、气体或蒸汽的液位、密度和压力,然后将其转变成420mA DC信号输出。3151AP微差压绝压变送器可与HART手操器相互通讯,通过它进行设定,监控。智能型液晶表头采用智能按键可修改量程、显示单位、温度等等,(智能)压力变送器过压强度高,稳定性好。输入量程为00.25KPa010KPa040KPa

联系我们 3151AP变送器|智能型直装绝压变送器|金属电容式绝压变送器
选型举例: SMT3151APP4SF22AL1M4B3X1 0~ 20kPa

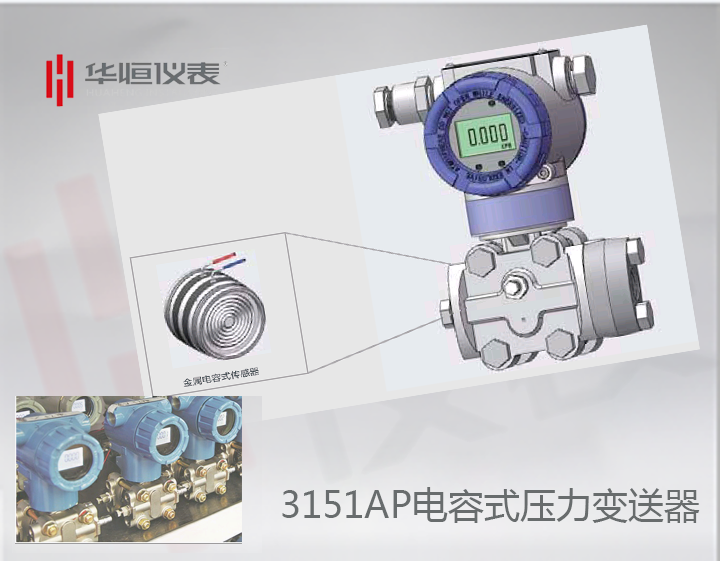

  金属电容式绝压(绝对)变送器工作原理是,当压力通过隔离膜片和导压介质间接作用在不同厚度的金属测量膜片(弹性测量元件)的表面,使膜片产生微小的形变,

最大形变量不超过0.1mm,高精度测量电路将这个微小的形变转换成与差压信号成线性关系的电压信号,经过线性化,温度补偿,然后采用专用芯片将这个电压信号转换为工业标准的4-20mA电流信号或者1-SV电压信号。
由金属电容式压力传感器的高灵敏度和测温膜片检测电路采用的高精度集成电路,内部包含线性及温度补偿电路,所以整个变送器可以做到高精度和高稳定性。3151AP绝压变送器|智能型直装绝压变送器|金属电容式绝压变送器

3151AP绝压变送器|智能型直装绝压变送器|金属电容式绝压变送器技术性能

使用对象:液体、气体或蒸汽
测量范围:见选型规格表
输出信号: 4~ 20mA dc.输出,叠加HART协议数字信号(两线制)
电源:外部供电24V dc. ,电源范围12V ~ 45V
 危险场所安装:隔爆型ExdIIBT5Gb ;
本安型ExiallCT4/T5/T6Ga;
迁移特性:在最小量程(量程压缩比为40: 1 )时,最大正迁移零点是39/40倍的量程上限值,最大负迁移零点可以是量程下限值,绝对压力变送器无负迁移。( 不管输出形式如何,正负迁移后,其量程上、下限均不得超过量程的极限)

温度范围:电子线路板工作在-40~ 85°C ;

敏感元件工作在-40~ 104°C ;

储存温度工作在-40~ 85°C ;

带数字显示工作在-25~75°C (运行) ;

-40~ 85°C (无损坏)

相对湿度: 0~ 95%

超压极限:

量程3到8承受0(绝对压力) ~ 13.78MPa压力变送器不损坏;

量程9压力不超过31.29MPa ;

量程0压力不超过51.4MPa ;

正常工作压力在3.43kPa(绝对压力)至量程上限。

容积变化量:小于0.16cm3

阻尼: 时间常数在0.2 ~ 32.0s.之间可调。
3151AP绝压变送器|智能型直装绝压变送器|金属电容式绝压变送器技术指标
精度: +0.1%, +0.075%
稳定性:最大量程范围的+0.1%/12个月
温度影响:包括零点和量程的温度误差为最大量程的+0.2%/20°C
电源影响:小于输出量程的0.005%/ V。
负载影响:只要输入变送器的电压高于12V,在负载工作区内无负载影响。
安装位置影响:最大可产生不大于0.25kPa的零位误差,可通过校正消除这个误差,对量程无影响;测量本体相对法兰转动无影响.
注:在无迁移、316不锈钢隔离膜片及其他标准测试条件下。



3151GP压力变送器|智能型直装压力变送器|金属电容式压力变送器产品应用

普通型压力变送器是工业过程控制中最为常用的一种检测仪表,其广泛应用于各种自控系统,如航空航天、军工、石化、化工、油井、电力、船舶、建材、管道等众多行业。- -般用在介质温度不太高,腐蚀性不强,粘稠度不高,不容易结晶等环境下的压力或绝对压力的测量。
 3151AP变送器|智能型直装绝压变送器|金属电容式绝压变送器


特  点
●    由于采用了微处理器而使灵活性增大、功能增强;
●    具有较强的自诊断能力;
●    零点和量程调整互不影响;
●    兼有完善的远程和就地设定、调校功能;
●    二线制,符合HART协议可与HART协议终端通信而不中断输出;
●    采用数字化补偿技术对温度及静压进行补偿;
●    稳定性能好,精度高,阻尼可调,抗单向过载能力强;
●    无机械传动部件,维修工作量少,坚固抗振;
●    全部通用件,方便维护;

用户在选型前明确被测介质的温度,腐蚀性,测量范围,是否防爆,是否需要禁油处理,对于介质容易结晶或粘稠需要膜盒法兰连接检测。
