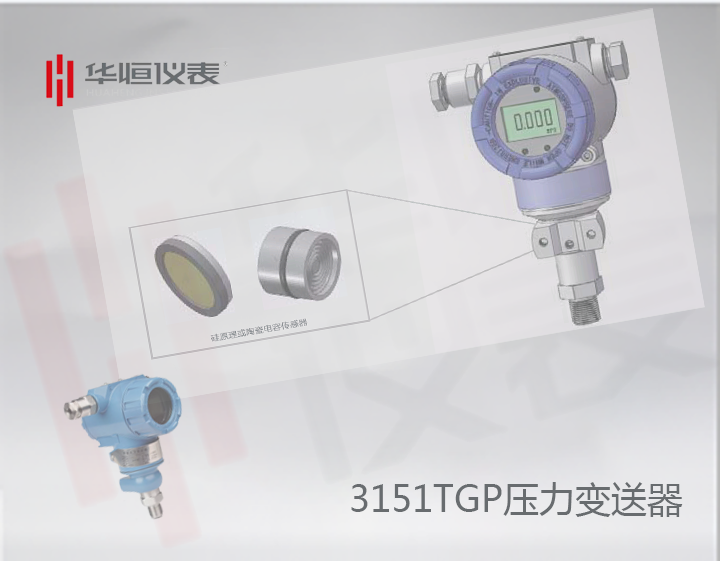

3151TGP直装型压力变送器_T型直装压力变送器_扩散硅压力变送器
信息来源: 压力变送器生产 | [ ] 点击量: 9161

 1199EFW型插入筒式远传装置|远传式液位变送器|远传传感器

3151GP压力变送器

智能型直装压力变送器

金属电容式压力变送器

产品型号:
适用范围:

3151TGP直装型压力变送器_T型直装压力变送器_扩散硅压力变送器用于测量液体、气体或蒸汽的液位、密度和压力,然后将其转变成420mA DC信号输出。3151GP硅原理可与HART手操器相互通讯,通过它进行设定,监控。智能型液晶表头采用智能按键可修改量程、显示单位、温度等等,(智能)压力变送器过压强度高,稳定性好。输入量程为00.25KPa010KPa040KPa

联系我们 分体式电磁流量计|分体流量计|说明|规格|参数|
选型举例: 3151TGP4SF22AL1M4B3X1 0~ 20kPa

 3151TGP直装型压力变送器_T型直装压力变送器_扩散硅压力变送器 金属电容式压力(表压)变送器工作原理是,其工作原理:

是硅单晶材料在受到外力作用产生极微小应变时,其内部原子结构的电子能级状态会发生变化,从而导致其电阻率剧烈变化,这种物理效应称为压阻效应。利用压阻效应原理,采用集成工艺技术经过掺杂、扩散,沿单晶硅片上的特定晶向,制成应变电阻,构成惠斯通电桥,就制成了一个集力敏与力电转换检测于一体的3151型扩散硅传感器。





3151TGP直装型压力变送器_T型直装压力变送器_扩散硅压力变送器技术性能

使用对象:液体、气体或蒸汽



测量范围:见选型规格表

输出信号: 4 ~ 20mA dc.输出,叠加HART协议数字信号(两线制)

电源:外部供电24V dc. ,电源范围12V ~ 45V

负载特性

危险场所安装:隔爆型ExdIIBT5Gb ;
本安型ExiallCT4/T5/T6Ga;;
迁移特性:在最小量程(量程压缩比为40: 1 )时,最大正迁移零点是39/40倍的量程上限值,最大负迁移零点可以是量程下限值,绝对压力变送器无负迁移。( 不管输出形式如何,正负迁移后,其量程上、下限均不得超过量程的极限)
温度范围:电子线路板工作在-40~ 85°C ;敏感元件工作在-40~ 104°C ;储存温度工作在-40~ 85°C ;带数字显示工作在-25~ 75°C (运行) ; -40~ 85°C (无损坏)
相对湿度: 0~ 95%
超压极限:最大能承受2~ 10倍的量程变送器不损坏
容积变化量:小于0.16cm3
阻尼: 时间常数在0.2 ~ 32.0s之间可调。



3151TGP直装型压力变送器_T型直装压力变送器_扩散硅压力变送器技术指标
精度: +0.1%, +0.075%
稳定性: 最大量程范围的+0.2%/12个月
温度影响: 包括零点和量程的温度误差为最大量程的+0.2%/20°C
电源影响: 小于输出量程的0.005% / V。
振动影响: 在任意轴向上,频率为200Hz ,误差为最大量程范围的+0.05%/ g。
负载影响: 只要输入变送器的电压高于12V ,在负载工作区内无负载影响。
安装位置影响: 最大可产生不大于0.10kPa的零位误差,可通过校正消除这个误差,对量程无影响;测量本体相对法兰转动无影响。
注:在无迁移、316不锈钢隔离膜片及其他标准测试条件下。

 3151TGP直装型压力变送器_T型直装压力变送器_扩散硅压力变送器选型应用:

普通型压力变送器是工业过程控制中最为常用的一种检测仪表,其广泛应用于各种自控系统,如航空航天、军工、石化、化工、油井、电力、船舶、建材、管道等众多行业。一般用在介质温度不太高,腐蚀性不强,粘稠度不高,不容易结晶等环境下的压力或绝对压力的测量。

用户在选型前明确被测介质的温度,腐蚀性,测量范围,是否防爆,是否需要禁油处理,对于介质容易结晶或粘稠需要膜盒法兰连接检测。
