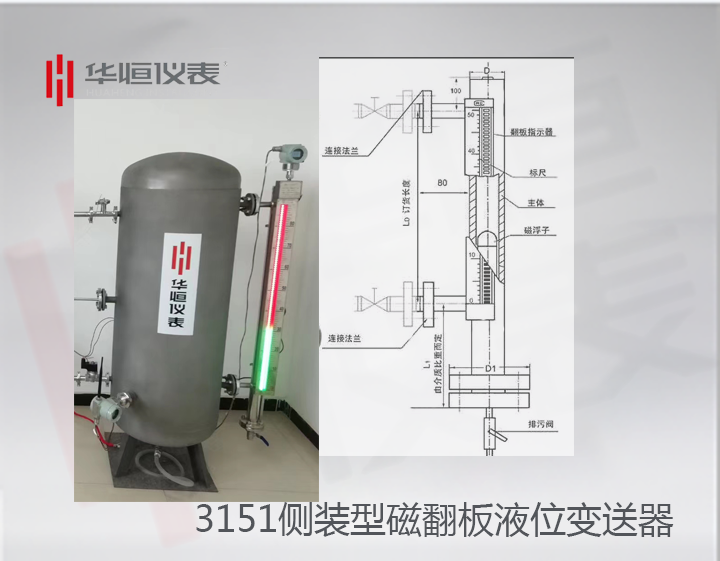

 3151侧装型磁翻板液位变送器_电子式磁翻板液位变送器说明



3151侧装型磁翻板液位变送器_电子式磁翻板液位变送器说明

产品型号:
适用范围:

3151侧装型磁翻板液位变送器_电子式磁翻板液位变送器说明/侧装式磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上液位变送器可将液位界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。广泛应用于石油、化工、制药、食品等行业的各种塔、罐、槽、球形容器和锅炉设备内介质的液位、界位指示。

联系我们 3151侧装型磁翻板液位变送器_电子式磁翻板液位变送器说明
选型举例:

 3151侧装型磁翻板液位变送器_电子式磁翻板液位变送器说明/以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。

3151侧装型磁翻板液位变送器_电子式磁翻板液位变送器说明/磁翻板液位计的主体内磁浮子随液位的升降而上下运动,同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示白色。红色和白色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺。从而使液位的指示显得更加清晰.

3151侧装型磁翻板液位变送器_电子式磁翻板液位变送器说明/侧装磁翻板液位计产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,

3151侧装型磁翻板液位变送器_电子式磁翻板液位变送器说明/全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上液位变送器可将液位界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。



3151侧装型磁翻板液位变送器_电子式磁翻板液位变送器说明
1、安装方式: 侧装式    顶装式
2、测量介质:比如水、油、其他化工溶剂及液体原料
3、材质要求:比如304不锈钢、316L不锈钢、不锈钢衬四氟,PP、PVC (如果用户不清楚,在提供相关参数后,可由我我司技术人员帮助选择地)
4、测量介质温度:温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时,就需要加装电位热或蒸汽夹套进行保温,液位计可以测量的介质温度-20℃~500℃。
5、工作压力:压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质高的压力可以达到10MPa。
6、连接方式:顶装式磁翻板液位计系列产品一般情况下是采用DN80或DN100的连接法兰,侧装式磁翻板液位计采用的连接方式有三种:法兰连接(比如DN25)、卡箍连接、螺纹连接。

3151侧装型磁翻板液位变送器_电子式磁翻板液位变送器说明/主要技术指标
1、量程范围(mm):300~19000
2、介质密度(g/cm3):0.51090~2
3、介质粘度: ≤0.0203Pa.S
4、工作温度℃:-40~500
5、压力等级(MPa):≤10
6、测量精度(mm):≤±10
7、安装方式:侧装式、顶装式、底装式
8、防护等级:IP65
9、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
10、传输方式:4~20mA 或 开关量
11、接口法兰:PN4.0 DN25 HG20593(侧装式)
PN1.0 DN100 HG20593(顶装式、底装式),可以根据用户的需要特殊定制。
 注:当液位计安能装受环境影响,空间位置L1<300订货时应明显提出。

3151侧装型磁翻板液位变送器_电子式磁翻板液位变送器说明/侧装式磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上液位变送器可将液位界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。广泛应用于石油、化工、制药、食品等行业的各种塔、罐、槽、球形容器和锅炉设备内介质的液位、界位指示。

3151侧装型磁翻板液位变送器_电子式磁翻板液位变送器说明/的使用维护说明:
1.配套仪表及附件详细内容具体见相应仪表附件说明书。
2.为防止远输或搬远过程中浮子上下移动造成损坏,特用液位计出厂配套的校正磁钢在主导管外侧(贴有彩色标识)将磁性浮子吸住。所以在收到产品或安装后,请将校正磁钢取下,以便浮子能随液位上下移动,使用前若磁翻柱翻转颜色不一致,可用校正磁钢将其有吸顺,仪表即可正常工作。
3.液位计安装完毕后,需用磁钢进行校正,对磁翻柱导引一次,使零位以下显示有红色,零位以上显示为白色。
4.液位计可根据用户需要配加热夹套或电伴热装置,如用户订货时没有选择该选项,而在安装后自行采用伴热管路时,必且自配伴热装置产生的温度不能超过液位计的额定温度。
5.液位计投入远行时,应先打开上引液管阀门,然后,漫漫开启下引液管阀门,让液体介质平稳地进入主导管,避免液体介质带着浮子急速上升,造成磁翻柱翻转失灵或翻乱(若遇此现象,可用磁钢重新校正)。
