汽轮机HJ01电子调速器接线图及常见故障处理
信息来源: 华恒 | [ 2018-11-26 ] 点击量: 1069

   西安华恒仪表制造有限公司专业技术人员为您介绍:小汽轮机转速控制器主要由西门子S/-200系列PLC及TD-200显示单元等组成,接收现场转速表输出4-20MA转速电流信号,将其与控制器设定转速进行比较后,输出控制信号驱动执行器动作,从而实现汽轮机转速自动控制。本控制器可在TD-200显示屏上进行参数设定,并可以进行远程操作。

  汽轮机cpu224接线图
  汽轮机231、232接线图

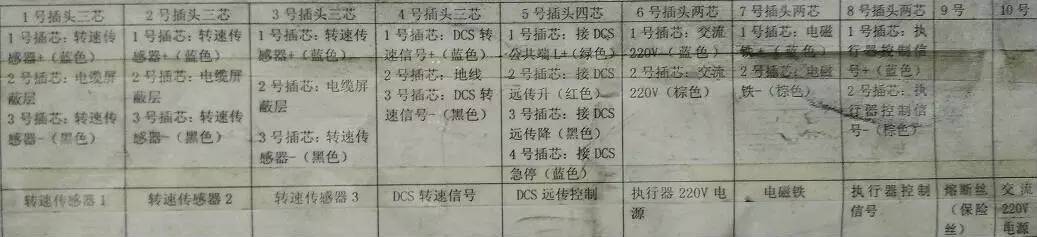

  注1:远传接线方式两种一为插头式如图:

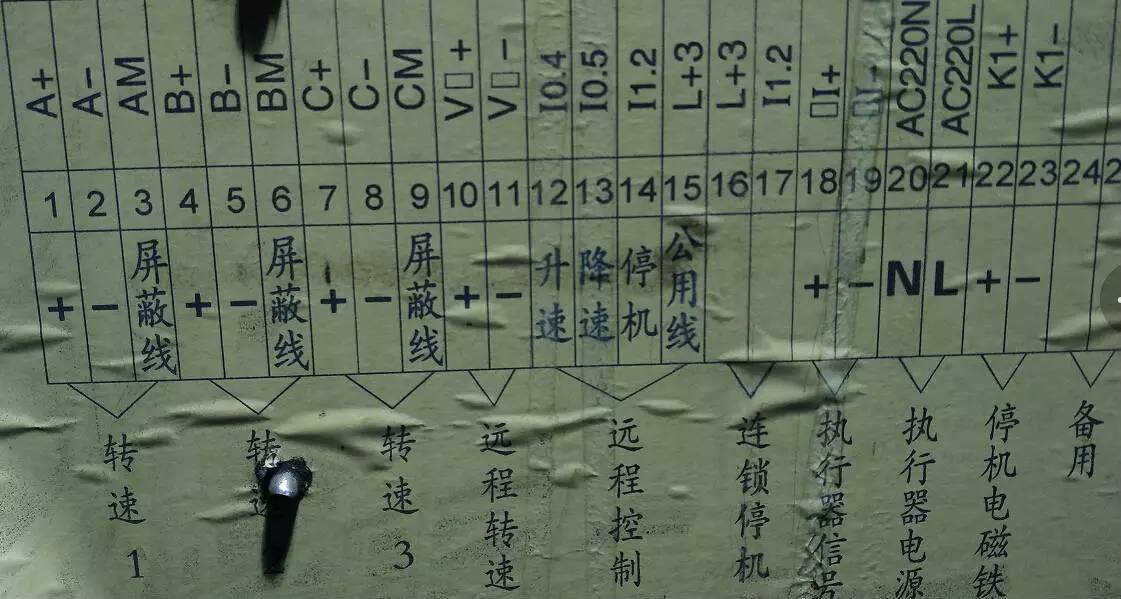

  另一种接线端子的如图:
  注2:控制箱右上边有3个继电器,左边为电磁铁(常灭)中间为急停(常灭)右边为停电保护(常亮)

  常见故障1:远程升/降不起作用,查看按远程控制按钮是对应的PLC灯是否亮,如果不亮,查看线路是否有问题,如没有问题可能是PLC通道坏,可以临时将线改至就地控制通道上。如果灯亮,检查电动阀是否正常,232模块mo-io输出4-20MA号来控制电动阀执行器,执行器电源是6号插头或接线供电220VAC,如无信号输出更换232模块。

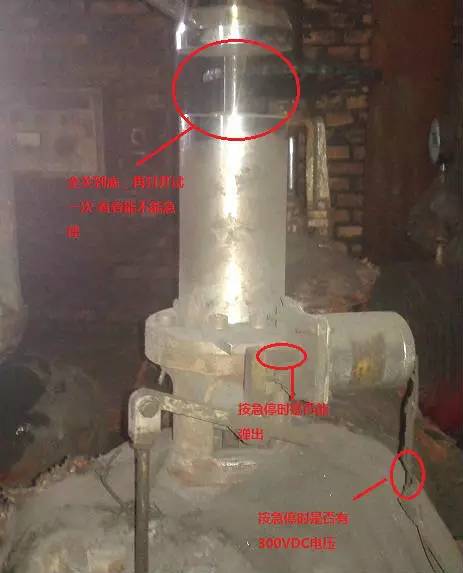

  常见故障2:急停不跳机,首先检查急停线路有无问题,现场按急停按钮是否跳机,观察电磁铁是否能够弹出,如弹出正常,却打不动跳车杆,把气门完全关闭再打开试一下。

  按急停按钮看看电磁铁继电器灯是否亮,如果不亮,查看PLC224急停点是否有输入,K1继电器输出点是否有输出,看是不是K1继电器故障。如果灯亮,查看电磁铁插头7号、线路是否有故障,注意电磁铁接线在按下急停按钮是有300VDC电压,可以使用万用表测量。其电压是控制箱内电池供电,按下按钮可持续5秒钟,如需要在测试要充电一会再按。

  常见故障3:转速不显示,如果DCS转速不显示,首先查看现场三块转速表是否显示正常,如不正常更换控制箱外边转速数显表,如果更换后故障依旧,我们判断转速传感器故障了,等停机后更换。如果转速表显示正常,DCS却显示不正常,检查232模块M1-I1通道是否输出正常,如不正常更换模块,注意更换时电动阀会全关。如果DCS和现场表不一致,可以查看转速表的量程是否正确,如正确可调剂231模块旋钮。
