3151型压力变送器:读懂电磁流量计选型安装要点
信息来源: 变送器厂家 | 2019-12-09 点击量: 1137

工业自动变送器厂家是在工业生产过程中,对工艺参数进行检测、显示、记录或控制变送器厂家。 工艺生产过程的检测是了解和控制工业生产的基本手段,只有在任何时刻都能准确地了解工艺过程的全貌,并进行控制,才能保证生产过程顺利,并以高的生产率、小的消耗生产出合格的产品

选型是电磁流量计应用中非常重要的工作,有资料表明在实际应用中有三分之二的故障是电磁流量计错误选型或错误安装而造成的,本文将电磁流量计选型、安装和使用中的注意事项分享给大家,这些知识点适用于国内外电磁流量计厂家的产品。3151型压力变送器:读懂电磁流量计选型安装要点
电磁流量计选型
仪表选型都是在了解该仪表原理和使用工况的基础上进行的,电磁流量计选型也不例外,电磁流量计选型需要明确以下参数:
①被测介质的参数
◆被测流体成份;
◆最大流量、最小流量;
◆最高工作压カ;
◆最高温度、最低温度;
②被测介质必须具备一定的导电性,导电率>5μs/cm。
③实际最高工作压力必须小于电磁流量计的额定工作压力。
④最高工作温度和最低工作温度必须符合电磁流量计规定的温度要求。
⑤确定是否有负压情况存在。
电磁流量计工程应用案例
以采用电磁流量计进行清洁水的流量测量为例,介绍电磁流量计选型要点:
◆压力:明确被测介质的工作压力,当工作压力大于1.6MPa时,需要定制。
◆通常选择法兰安装,氯丁橡胶衬里和不锈钢316L电极。
◆最高使用温度:根据静止时被测清洁水的温度加上清洁水流动时的温升,例如静止时被测介质的温度时65℃,流速3m/s,建议用户选择最高使用温度≤120℃。
◆接地环通常不需要。
◆选IP65一体式,4-20mA或频率输出信号、工作电源交流220V。
电磁流量计安装要求3151型压力变送器:读懂电磁流量计选型安装要点
①流向

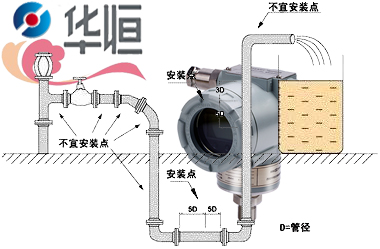

多数电磁流量计可设置为自动检测正反流向,传感器壳体上的流向箭头为制造商规定的正流向。一般地,用户在安装电磁流量计时,应使该流向箭头同现场工艺流向保持一致。下图为电磁流量计安装时的优先选用位置。
②电磁流量计安装方向与传感器电极的安装片位传感器可以水平、垂直安装。
传感器在水平安装时应使电极处于水平位置,这样,一旦介质中含有气泡或者沉淀物质时,气泡不会吸附在电极附近,造成转换器信号端开路,沉淀质也不会覆盖电极,造成零漂等。
③液体应始终充满管道
◆管路结构应保证电磁流量计测量管中始终充满液体。
◆对于含有固体颗粒的液体或浆液建议垂直安装电磁流量计,既可防止被测介质相分离,又可使传感器衬里磨损比较均匀,杂质不会在测量管底部产生沉淀。
◆必须保证流向自下而上,可确保创拿起测量管内始终充满介质。
④不能在泵的抽吸测安装电磁流量计。
泵抽吸管路电磁流量计安装3151型压力变送器:读懂电磁流量计选型安装要点
⑤对于长管道,一般在电磁流量计下游安装控制阀。
⑥开口排放的管道,应将电磁流量计安装在底端(管道的较低处)。
开口排放管道的电磁流量计安装
⑦对管道落差超过5米的地方,应在电磁流量计下游安装空气阀。
落差超5m的电磁流量计安装
⑧避免有附带气体引起的测量误差以及由真空引起的对衬里的损坏。
⑨管道中应无气泡
管路设计应确保液体中不会分离出气体。电磁流量计应安装在阀的上游。因为由于阀的作用,管道中压力会降低,从而产生气泡。同时也应在低区段安装电磁流量计,以减少流体中夹带气泡对测量的影响。
⑩液体导电率
不要把电磁流量计安装在液体电导率极不均匀的地方。在电磁流量计上游有化学物质注入容易导致液体电导率不均匀,从而对电磁流量计流量指示产生严重干扰。在这种情况下建议在电磁流量计下游注入化学物质;如果必须从电磁流量计上游注入化学物质,则必须保证上游直管段最少有30倍管径,保证液体充分混合。3151型压力变送器:读懂电磁流量计选型安装要点
⑪接地
因为电磁流量计的感应信号电压很小,容易受外界噪声或其它电磁信号的影响,所以电磁流量计在许多场合需接地,其作用是通过流量计外壳接地形成一个屏蔽外界干扰的内部空间,从而提高测量准确度。
⑫现场安装
采用螺栓将传感器上的法兰与管道上的法兰连接,紧固仪表的螺栓、螺母,其螺纹应完整无损,润滑良好;同时配合使用平垫和弹簧垫片。应依据法兰尺寸和力矩大小采用力矩扳手紧固螺栓。在日常使用中要定期拧紧螺栓,防止螺栓松动。

华恒变送器厂家研发出传感器和智能电路板两项核心技术,不仅所有产品的核心部件技术全部掌握,工业自动变送器厂家的精确度也在不断提高,由0.2级提高到0.1级。还可通过对所掌握核心技术进行延伸,变形出测流量、测温度的其他产品。3151型压力变送器:读懂电磁流量计选型安装要点
华恒变送器厂家凭借自身拥有的传感器和智能电路板核心技术,可以根据客户要求,低成本对核心技术进行延伸变形,实现个性化产品定制。主要产品有SMART(斯玛特)系列压力变送器、多参数变送器、流量器、温度传感器和物位(液位变送器厂家,为我国电力、石油、化工、冶金、水泥、矿业等行业提供了高性能价格比的工业自动变送器厂家产品.
