全国正在实施“农村饮用水达标提标行动”。农村现有净化设施大部分以混凝沉淀、砂滤、无阀滤池等为主,水处理工艺简单,下雨天时,设备出水浑浊,化学药剂投加量大,设施陈旧,无应对水质波动措施,无法保障安全供水。
农村用水量一般为30~300吨/天,以村为单位建站,数量庞大,地理位置分散,城镇自来水厂管网无法延伸到这些地方,长期缺乏专业管理人员,设施闲置、报废率居高不下。雨季,泥沙增加,出现黄水;夏季,微生物繁殖、藻类爆发,出现臭水。国内单法兰液位变送器:分散式饮用水深度处理自动化设计与控制
南方的农村饮用水水质状况调查结果表明,农村饮用水取水水源水质总体良好,出厂水和末梢水水质合格率较低,浊度、微生物指标超标是影响农村饮用水安全的主要因素。所以设置处理工艺时,主要针对浊度、微生物的去除,絮凝斜管沉淀池可以去除大部分浊度、浸没式超滤膜可以截留住微生物和小颗粒物质。
目前市场上有做单村水厂的企业,将山上的水源引入山下,储存在水池中,进水需要动力设施提供,工艺设计简单,没有考虑农村下雨天遇到高浊度浑水问题,单一的超滤膜处理设备,进水波动较大,不能稳定运行,设备运行过程中出现故障,也不能及时反馈信息,村民就会停水。国内单法兰液位变送器:分散式饮用水深度处理自动化设计与控制
散式饮用水深度处理装置,包括依次连接的取水装置、浸没式超滤膜处理装置、加药供水装置,在取水装置、浸没式超滤膜处理装置之间还设置有原水分流装置和絮凝斜管沉淀池,取水装置的出口与原水分流装置进口连接,原水分流装置的两路出口一路连接到絮凝斜管沉淀池的进口,另一路连接到浸没式超滤膜处理装置的第一进口,絮凝斜管沉淀池的出口连接到浸没式超滤膜处理装置的第二进口。原水分流装置和絮凝斜管沉淀池将浊度高的进水分流后单独进行预处理降低浊度后再进入后续超滤处理,降低超滤装置运行负荷,保证整个装置稳定运行。国内单法兰液位变送器:分散式饮用水深度处理自动化设计与控制

所以,未来分散供水将成为农村地区主流供水模式。这些分散式供水工程规模小,建设周期短,厂房设备及管网维修成本和难度也不高。

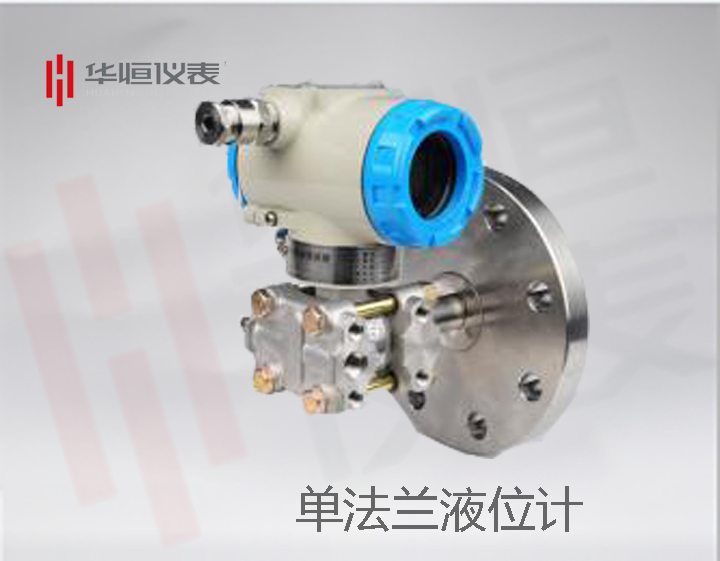

单法兰液位变送器产品说明

  浸没式超滤膜处理装置包含浸没式超滤膜池、排污装置、曝气装置、清洗加药装置和反洗装置,浸没式超滤膜池的排污口与排污装置的进口相连,浸没式超滤膜池的进气口与曝气装置相连,浸没式超滤膜池的出水口与反洗装置的进水口相连,清洗加药装置的出药口与反洗装置相连。曝气装置产生压缩空气通入超滤膜池内,超滤膜池底部产生大量均匀气泡对膜池内的超滤膜进行冲刷,使超滤膜丝之间相互抖动摩擦,剥离膜表面附着的胶体、悬浮物等,维护超滤膜丝表面清洁,稳定运行。超滤膜的产水和化学清洗药剂通过反洗装置和清洗加药装置进入超滤膜丝内部,进行反向冲洗和浸泡,对膜表面的污染物进行去除,恢复产水通量,稳定运行。国内单法兰液位变送器:分散式饮用水深度处理自动化设计与控制

安装前的准备工作
1.核对设备:由于提供设备与设计供货厂商、型号不尽相同,故需要根据量程和设计安装方式以及工艺介质要求的材质来确定各个位号所对应的变送器。
2.确定安装位置:各种系列的压力变送器要采用了防水、防尘结构,可以安装在任何场所。但从便于日常操作维护、延长使用寿命、保证可靠性等方面考虑,安装位置有如下要求:
(1)周围有足够的作业空间,与相邻物体距离(任何方向)大于0.5m;
(2)周围无严重的腐蚀性气体;
(3)不受周围的热辐射和阳光直接照射;
(4)防止由于变送器和导压管(毛细管)的振动对输出产生干扰,变送器应安装在无振动场所。单法兰液位计厂家:差压变送器测液位参数设置

a、开放容器量程计算;如H表示zui高液位的距离,A表示zui低液位的距离,r表示介质的比重,变速器上的H表示高压侧,L为低压侧。老仪表用“+—”号表示
例如;H=1000mmA=200mmr=0.9
F2=0.2×1000×0.9×9.8066=1765N/m2

f2=1.2×1000×.0.9×9.8066=10591N/m2
△P1=1.765KPa△P2=10.591KPa
F1-2表示zui高和zui低单位面积的重量。△P1-2zui低和zui高压差
量程确定为;1.75-10.59KPa

B、密闭容器的计算;由于密闭容器在zui低和zui高液位时容器内的压力是不同的,其计算如下;
P-上部压力S-zui高液位时变速器低压侧之间的距离r2-低压侧液体的比重,
f3-液位S距离单位面积重量例如同上;h=1000a=200s=2000r1=0.9r2=1
f1=0.2×1000×0.9×9.8066=1765N/M2
f2=1.2×1000×0.9×9.8066=10591N/M2
f3=2×1000×0.9×9.866=19613N/M2
△P1=1.765-19.613=17.848KPa
△P2=10.591-19.613=9.02KPa
量程确定为;-17.8~―9.02KPa

检修期间对变送器校验不恰当
①打压计量程选择不当,缓冲箱液位变送器均是小量程差压液位变送器,使用选用大量程打压计校验时,由于打压计精度不足引入误差。
②正反行程各校验点稳压不当引入人为误差。
③打压计使用前未清零,打压计零点的微小的差别会引入较大误差,使用大量程的打压计时影响更大。
5 DCS采集及显示带来的误差
①变送器输出的4~20mA信号需经模拟量采集卡采集处理,采集卡自身有設计精度,DCS组态设置有Delta值,变化量小于Delta值时不会再次产生TTD。
②TXP采集的信号经过服务器处理,TXS采集的信号通过网关在操作员终端进行显示时,由于画面刷新设置有Delta,存在一定的显示误差。

本应用:国内单法兰液位变送器:分散式饮用水深度处理自动化设计与控制

资料由西安华恒仪表制造厂家搜集整理,题材来源于各类资讯平台,仅做学习使用。
