【液位变送器生产】电子显示式磁翻板液位变送器的生产原理
信息来源: 液位变送器厂家 | 2020-07-10 点击量: 299


电子显示式磁翻板液位变送器的生产原理

    根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,磁翻板液位计主导管中的浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。也可在本体管上加装磁性技术'>开关或远传变送器,输出开关信号或模拟量信号。适合用于高温、高压、耐腐蚀等场合,可就地显示和远程控制。

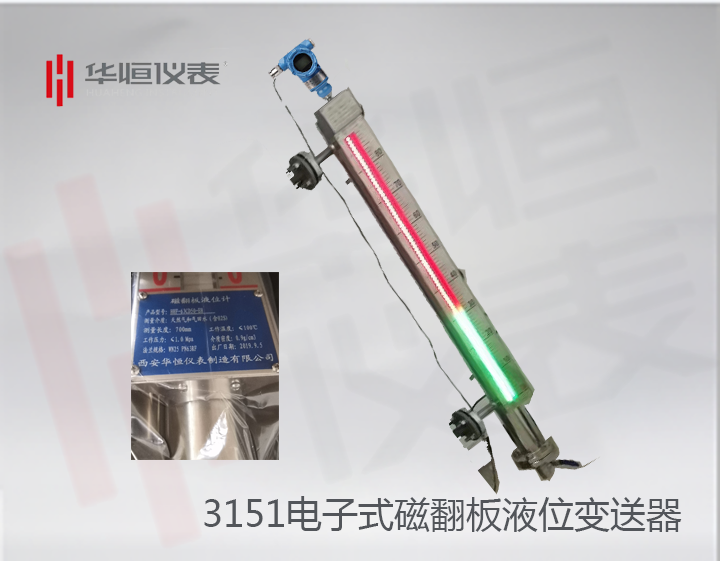

3151侧装型磁翻板液位变送器_电子式磁翻板液位变送器说明

    磁翻板液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量,设备少开孔,显示清晰,标志醒目,读数直观等优点。

    由于具有磁性耦合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。

    一、电子显示式磁翻板液位变送器指示器安装位置是在在桶槽外侧或顶部队,指示和控制桶槽内当前的液体位置,如果容器是封闭形式的可根据需要安装排污阀。

    电子显示式磁翻板液位变送器本体管采用无缝钢管,连接管处采用拉孔焊接,内部无划痕。电子显示式磁翻板液位变送器安装方式可选择侧装和顶装,电子显示式磁翻板液位变送器本体下端密封。

    接续法兰可接受定制液位高度的一种控制仪表,指示器由磁性色片组成,当本体管内的磁性浮球随液位上升时色片翻转,即可显示液位高度。可以在本体管上加装磁性开关或远传变送器,输出开关信号或模拟量信号。适合用于高压、高温、耐腐蚀等场合,可就地显示和远程控制。

    二、电子显示式磁翻板液位变送器通过磁性浮子为感测元件,并以磁性浮子与显示色柱中磁性体的磁耦合作用,反映被测液位或界面的测量仪表。

    三、电子显示式磁翻板液位变送器应用连通管原理,保证被测容器与测量管体间的液位相等,当测量管中的浮子随被测液位等量变化,浮子中的磁性体与显示板上显示色柱中的磁性体作用,使色柱翻转,白色表示无液,红色表示为有液,以达到就地显示液位的数值。

    四、就地显示的电子显示式磁翻板液位变送器具有显示直观、醒目、视角宽,结构紧凑合理,安全可靠,无“跑、冒、滴、漏”现象,维护量小,维修费用低等优点,且其指示功能无须另外供电,即使电力供应发生故障,液位观测也不会受到影响,是理想的液位检测仪表。

    五、电子显示式磁翻板液位变送器若配置UR型电阻液位传感器,或UB型电阻—电流液位变送器和(二次)显示仪表,可以完成电动远传,并输出4~20mA(或0~10mA)的标准信号,以配合记录仪表,或工业控制计算机联网。

    六、电子显示式磁翻板液位变送器有侧装和顶装二种安装方式,无论那种方式都可以捆绑远传装置,使液位计即可以就地显示液位,又可以远程监控液位.捆绑后的电子显示式磁翻板液位变送器可称为远传型电子显示式磁翻板液位变送器。

    七、电子显示式磁翻板液位变送器又称为磁性液位计,磁翻柱液位计,磁浮子液位计,它是利用磁藕合原理进行工作的,电子显示式磁翻板液位变送器弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点。
