| 远传压力变送器|单法兰液位计|法兰液位变送器 |
| 信息来源： 压力变送器厂家 | 2021-04-01 点击量： 3184 |
远传压力变送器是一种通过安装在管道或容器上的远传装置来感受被测压力,该压力经毛细管内的灌充
硅油或其它的液体传递至变送器的主体然后由变送器主体内的 δ 室和放大线路板将压力或差压转换 4-20mA.DC
信号输出参见结构原理图。
远传压力变送器与智能放大板组合可构成智能远传压力变送器与符合 HART 协议的手操器配合,可以
相互通讯进行设定和监控。
为了适应不同的安装需求本系列变送器具有多种形式的远传装置供用户选择变送器的主体结构与压力变送器相同。
远传变送器主要用于以下场合的测量
高温下粘稠介质
易结晶的介质
带有固体颗粒或悬浮物的沉淀性介质
强腐蚀或剧毒性介质
可消除导压管泄漏污染周围环境现象的发生可免去采用隔离液时因测量信号的不稳定需要经常补充隔离液
的繁琐工作。
连续精确测量界面和密度
远传装置可避免不同瞬间介质的交混从而使测量结果真实地反映过程变化的实际情况。
卫生清洁要求很高的场合
如食品、饮料和医药工业生产中不仅要求变送器接触介质部位符合卫生标准并且应便于冲洗以防止不同批量介质的交叉污染。
产品特点
逐台进行模拟“在线运行”考核保证变送器在极限环境温度、介质温度和工作压力包括正压或真空下稳定而可靠地工作。
采用“动态型面”远传膜片结构超载后膜片不会受损长期工作后精度不会发生变化。
选用全熔焊和刚性密封结构的灌充系统根除了漏油现象的发生。
设计新颖的毛细管结合部件使毛细管得到可靠的保护在现场使用不易折断。
品种、形式和尺寸多样的远传装置以及丰富的灌充液种类可以满足各种不同场合的测量需要。
可提供各种特殊需要产品包括高温、高真空、快响应和不等长毛细管长度≤3 米远传压力变送器。
技术参数和性能
输出信号4-20MA.DC 二线制模拟
二线制 4-20mA 直流信号上叠加数字信号由用户选择
线性或开方输出。智能
供电电源1245V.DC(详见负载特性图)
负载特性
电源影响<0.005% 输出量程/V
负载影响电源稳定时无负载影响。
测量精度调校量程的±0.1%±0.2%
标配精度为±0.2%若选择其他精度请在订货选型时注明。
量 程 比10比1 或 100 比 1
阻 尼通常可在 0.116 秒之间可调当灌充惰性液或带远传
装置时时间常数会增大。
启动时间<2 秒不需预热
工作环境环境温度 -2993℃模拟放大器
-2975℃数字/智能放大器
-2965℃带显示表头
环境湿度 095%
防护特性防护能力 IP65
防爆类型隔爆型 Exd II BT4-6
本安型 Exia II CT5
静压影响零位误差±0.5%最大量程限值对于 32MPa 在管道压力下通过调零给予校正。
电磁辐射影响0.05%最大量程值接受辐射频率 27500MHz试验场强 3V/m。
指示表(%)液晶数显 精度±0.2%
振动影响任何方向 200Hz 振动时±0.05%/g。
安装位置膜片未垂直安装可能产生小于 0.24KPa 的零点误差但可通过调零来修正。
重 量3.9Kg不包括附件
注① 远传压力变送器的工作压力还取决于选定法兰的规格。
② 远传装置的工作温度由所选择的灌充液种类确定。
③ 远传压力变送器则是指一侧的远传装置受到温度作用所产生的输出变化。
④ 静压和温度影响均是在最大量程时测得。
⑤ GP 型远传压力变送器一侧毛细管长度一般为 1.5 米最长不宜超过 3 米特殊情况协议商定。

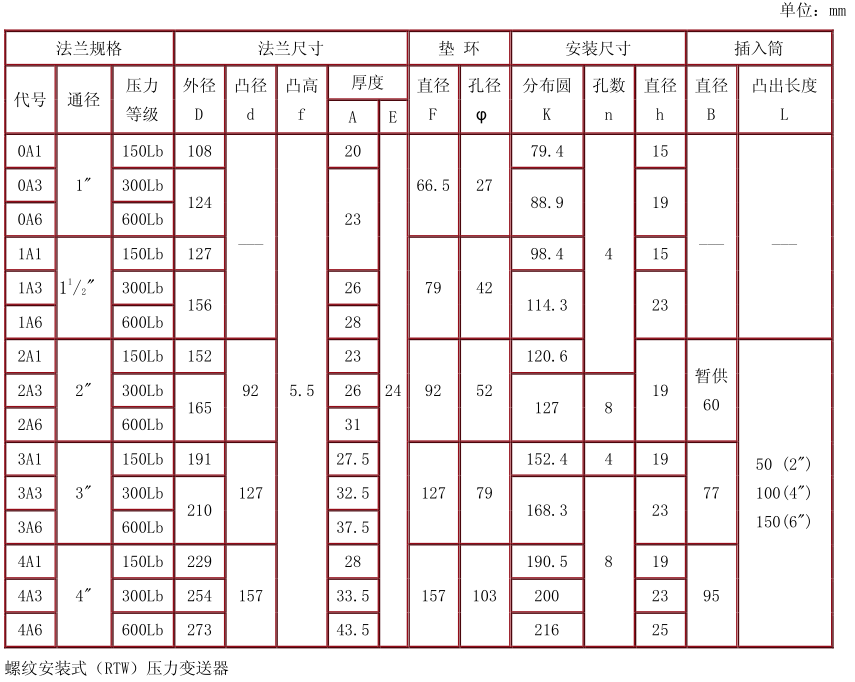

远传装置连接法兰尺寸表
