在选择测量液位在考虑到被测介质的不流动性及易腐蚀性、结垢等特点一般选用单插入法兰式1151液位变送器，尽管该变送器性能优越，但是使用一年半载或量程需要改变时，仍然需要对它进行一系列的调校，使得产品的性能更加满足精度的要求，为此，我们提出了以下的调校方法供探讨：
对于非智能的1151法兰液位变送器以量程为0-60kpa（变送器的量程代号为：5，最大可为186kpa）为例有：
方法一：
由于法兰液位变送器，它有Ф76mm的膜合直径（生产厂家的标准尺寸），为此我们需要定做一该接口的校验装置。比如，量程为0-60kpa的调校，那么可在正压（H）侧加入60Kpa的压力，并调整S（量程定位器）使输出电流为20mA;泄压后，调整Z（零位定位器）使输出电流为4mA,这样重复几次，使校验的回差在该变送器的精度之内。
方法二：
由于1151变送器有一δ室，它的中间有一个测量膜片，并且随着两边的压力差产生一定的形变。故在负压室（侧）加入-60Kpa的压力，并调整S（量程定位器）使输出电流为20mA;泄压后，调整Z（零位定位器）使输出电流为4mA,这样重复几次，使校验的回差在该变送器的精度之内。这种方法好处在于：在没有正压侧法兰的接口装置测验时，可直接在负压侧（标准的14压力表接头）抽压调校。
方法三：

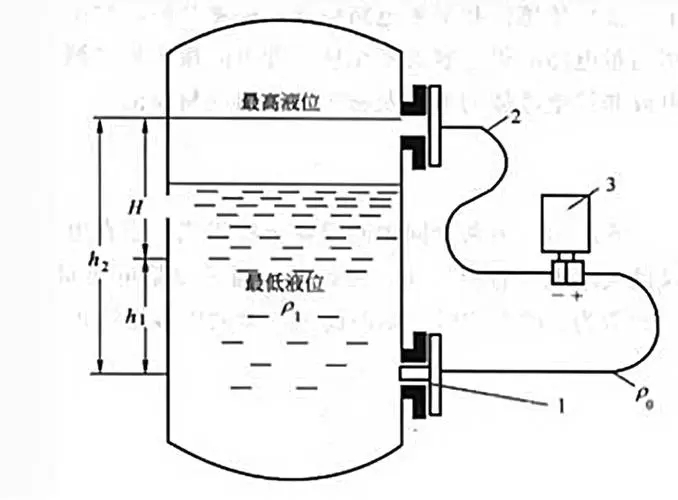

在负迁移状态下的调校；首先不加任何压力，调整Z使输出电流为4mA；其次将变送器的放大电路板元器件正、负迁移跨接件的位置为负迁移状态。第三、在负压室（L）加入60Kpa的压力，调节Z定位器，使电流输出4mA；泄压后，调整S，使输出为20mA;(这时变送器的量程已变成-60-0Kpa，可实施负迁移了)第五、改变负迁移位置至无迁移状态，并调整Z零位，使输出电流为4mA。这种方法的好处：可将法兰液位变送器直接校验在负迁移状态，便于闭路容器液位检测的负迁移实施。
对于现出现的智能变送器，它的量程改变只需进行设置（可不要加任何压力），它的调校（也即特征化）需要按上面的几种方法加压进行，它的量程设置或特征化可在上位机（带HART协议接口和配置软件）或275手操器等专用设备上进行。
使用效果：
综上所述，对于单插入法兰液位变送器，上面所讲的每种方法都可以将变送器量程变为：0-60KPA,我们可以根据具体的实际情况按需要选择一种即可，我们单位的1151法兰液位变送器（非智能）使用第三种，调校很成功，其精度和稳定性满足生产的要求。
