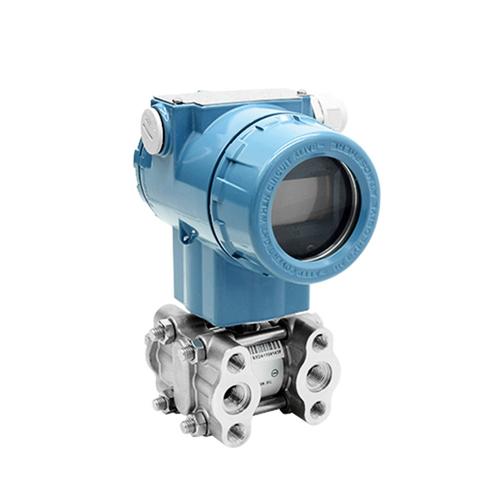

压力变送器选择取压点要满足什么要求
信息来源: 压力变送器 | 2022-11-24 点击量: 3954

  在工业化迅速发展的大时代,缺少不了压力变送器、流量计、液位计、密度计、差压变送器等仪表把现场第一数据实时传输到工控系统上,为整个工业自动化系统充当控制、检测等一系列的眼睛,接下来华恒仪表为您解读工业现场最前沿的压力变送器使用情况。

  小编为什么要单好写出本文来讲压力变送器的取压点,因为压力变送器取压点的选择跟压力测量的准确度及稳定性有关系。压力变送器压力测量的准确性在很大程度上取决于变送器、测量管和取压部件的正确安装。在某些场合,电动压力变送器可直接安装在工艺管道上,无需另设支架,在工艺管道上直接安装的条件是工艺过程温度和环境温度都应符合变送器的使用条件。  压力取源部件在水平和倾斜工艺管道上安装时,取压点的方位应符合下列规定:

  那么,如何给压力变送器选取压点?下面华恒仪表为您介绍给压力变送器选择压点的方法。

  如何给压力变送器选取压点?
  给压力变送器选择压点要符合以下几个规定:
  一、测量气体压力时,取压点应在工艺管道的上半部。
  二、测量液体压力时,取压点应在工艺管道的下半部与工艺管道的水平中心线成0~45°夹角的范围内。
  三、测量蒸汽压力时,取压点取在工艺管道的上半部以及下半部与工艺管道水平中心线成0~45°夹角的范围内。
  四、压力取源部件的安装位置,应选择在工艺介质流束稳定的管段。
  五、压力取源部件与温度取源部件在同一管道上时,压力取源部件应安装在温度取源件的上游侧。
  六、压力取源部件的端部不应超出工艺设备和工艺管道的内壁。
  七、在垂直工艺管道上测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时,取源部件应倾斜向上安装,与水平线的夹角应大于30度。在水平工艺管道上宜顺流束成锐角安装。
  八、压力变送器安装位置应光线充足,操作和维护方便。不宜安装在振动、潮湿、高温、有腐蚀性和强磁场干扰的部位。
  九、压力变送器安装位置应尽可能靠近取源部件。测量低压的变送器的安装高度宜与取压点高度一致,尤其是测量液体介质和可凝性气体介质。
  十、测量气体介质压力时,变送器安装位置宜高于取压点;测量液体或蒸汽压力时,变送器安装位置宜低于取压点。目的在于减少排气、排液附加设施。
  另外一个版本:
  压力变送器选取测压点的选择
  ⑴所选择的测压点能反映被测压力的真实情况。
  ⑵要选在被测介质直线流动的管段部分,不要选在管路拐弯、分叉、死角或其它易形成旋涡的地方。
  ⑶测量流动介质的压力时,应使取压点与流动方向垂直。
  ⑷测量气体时,取压点应在管道上方,使导压管内不存液体。
  ⑸测量液体压力时,取压点应在管道下部,使导压管内不存气体。
  ⑹变送器安装低于取压管线时应减去压力表到管道取压口之间的一段液柱压力。
  ⑺测量蒸汽压力时应加装凝液管,以防止高温蒸汽直接和测压元件接触。
  压力变送器安装方式除直接安装于工艺管道上的方式外,通常为分离安装方式,可在现场制作立柱支架,采用U形螺栓卡设,也可采取墙板支架安装方式,无论何种安装方式,压力变送器应垂直安装,仪表接线盒的电缆入口不应朝上。
  另外,压力变送器在安装时高度是否应该与取压点一致?
  变送器的安装位置可适当更改,便于观察与维护即可,但取压传输距离不宜太远,不过取压点的位置与方式必须符合设计要求及规范
  仪器仪表是工业化进程的基石,只有选用工业现场选用合适的仪表,才能够事半功倍,自动化流程才能够更加自动化。
