压力变送器充满脉冲线可与过程流体直接隔离的方法
信息来源: 压力变送器 | 2024-11-20 点击量: 1911

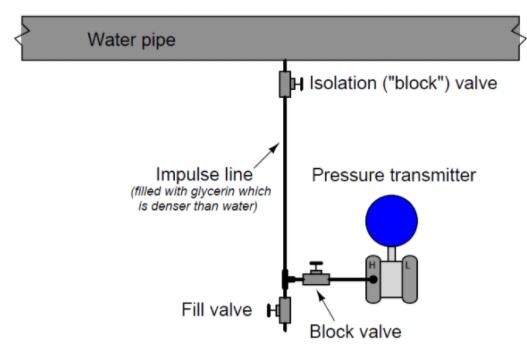

   将压力传感仪器与过程流体直接隔离的另一种方法是,用无害流体填充脉冲管线,而无害流体又直接与过程流体接触。当重力能够将填充液保持在适当的位置时,用静态流体填充脉冲管即可工作,例如在此示例中,压力变送器通过填充甘油的脉冲管线连接到水管:

  有人这样做的原因是为了防冻,因为甘油的冷冻温度低于水。如果脉冲管线中充满了工艺用水,则在寒冷的天气条件下它可能会冻结固体(只要被迫流动,管道中的水就不会冻结)。较高的甘油密度可将其放置在工艺水线以下的脉冲管线中。变送器附近设有填充阀,因此技术人员可以根据需要(使用手动泵)用甘油重新填充脉冲管线。
  与远程隔膜一样,充满的脉冲管线将产生自己的压力,该压力与过程连接点和压力传感元件之间的高度差成比例。如果高度差很大,则在校准时需要通过故意的零位移来补偿由这种高程差引起的压力补偿。
  在没有隔离膜片将过程流体与填充流体分离的情况下,至关重要的是,填充流体必须与过程流体兼容(注)。这不仅暗示两种流体之间完全没有化学反应性,而且还意味着两种流体不应该容易混溶(能够以任何比例混合)。
  注意:诚然,即使隔离膜片到位以防止过程和填充液混合,这也是所有压力变送器填充液的要求,因为没有膜片可以保证永远密封100%。这意味着必须考虑每个应用的压力变送器,因为现代的DP变送器都在其内部传感器中使用填充液,无论脉冲管路中是否也填充了非反应性液体。
  填充管路系统中的重要考虑因素是如何在不损坏压力仪表的情况下重新填充脉冲管路。手动泵通常用于重新填充脉冲管线,但是这种泵通常能够产生比仪器安全承受的更大的流体压力。如果将甘油泵连接到上图所示的填充系统,建议关闭变送器的截止阀,以确保我们不会意外地使变送器过压。如果脉冲管线碰巧被杂物堵塞,并且需要手动泵施加大量甘油压力以清除堵塞物,则尤其如此:
  实际上,脉冲管堵塞的问题是考虑压力仪表与过程管线或容器之间的填充管线连接的另一个原因。如果管路中出现塞子,则用新鲜的填充液重新注入管路是清除塞子而不拆卸系统任何部分的实用方法。对于脉冲线堵塞是一个长期问题的过程,存在另一种解决方案,称为清除脉冲线。
