差压变送器|金属电容式差压变送器|直装式差压变送器

信息来源：差压变送器 | 2022-03-09 点击量： 3518

3151-DP差压变送器的3种应用测量方式：

(1) 差压变送器与节流装置相结合，根据节流装置前后产生的差压值换算流速
(2) 利用液体自身重力产生的压力差，测量液体的高度
(3) 直接测量不同管道、密闭带压容器的压力差值从而换算出液位高度。
RZ3051-DP系列差压变送器采用模块化设计，由带集成电子适配单元的传感器模块和就地按钮单元的放大器模块组成，其中传感器模块包括差压传感器、绝压传感器、温度传感器，可同时测量差压、绝压、仪表温度，因此RZ3051-DP系列差压变送器具有非常优异的静压特性和温度特性。

3151-DP差压变送器特点-----------------------------------------------------------------------------------

·具有很强的自诊断能力量程覆盖宽0-0.1KPa~40.0MPa
·精度0.075级，量程比100:1 零点和量程调整互不影响
·兼有远程和本地量程、零点调整具有很强的数据保护和恢复机制
·稳定性能好，精度高，阻尼可调，抗单向过载能力强
·无机械传动部件，维修工作量少，坚固抗振
·全部通用件，更换传感器不影响变送器特性，维护更方便
·接触介质的膜片材料可选择防爆壳体结构
·二线制，符合HART协议，可与HART275型及375型手操器进行数字通信而不中断模拟量输出

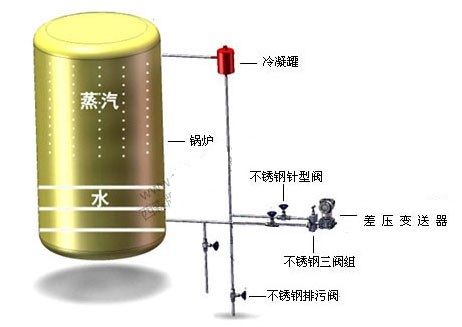

差压变送器测量液位安装示意图

-----------------------------------------------------------------------------------------------------------------

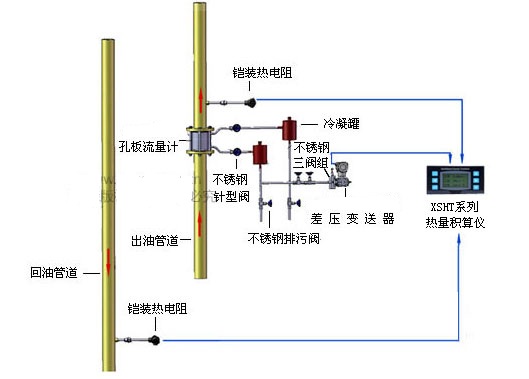

导热油炉热量计量系统安装示意图

-----------------------------------------------------------------------------------------------------------------

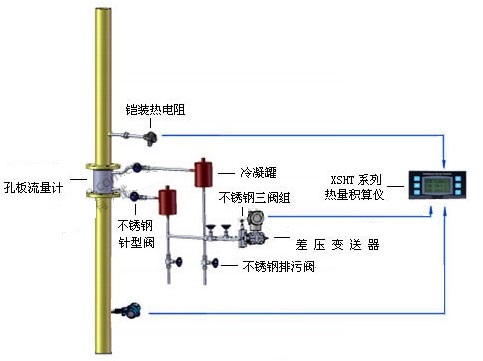

过热蒸汽计量系统安装示意图

-----------------------------------------------------------------------------------------------------------------

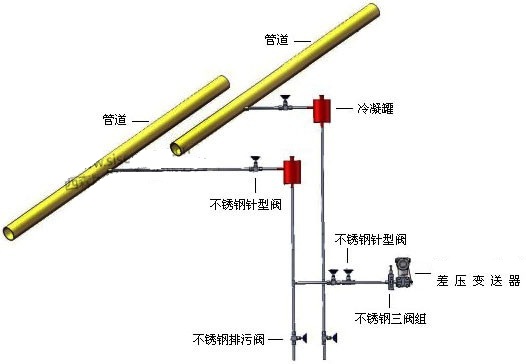

差压变送器测量流量安装示意图

测量介质	液体、气体或汽体
测量范围	量程代码	量程范围（KPa）	测量范围（KPa）
	3	0.8～7.5KPa	-7.5～7.5KPa
	4	1.0～37.4KPa	-37.4～37.4KPa
	5	4.7～186.8KPa	-186.8～186.8KPa
	6	17.3～690KPa	-690～690KPa
	7	51.7～2068KPa	-2068～2068KPa
	8	172.3～6890KPa	-100～6890KPa
输出信号	二线制，4～20mADC输出，叠加hart协议数字通讯。
电源	24VDC（正常工作电压范围12～36VDC）
防爆标志	隔爆型：ExdⅡCT6，本安型：ExiaⅡCT6
防护等级	IP66
量程比	100：1
精度等级	0.075级、0.1级
稳定性	0.075级：36个月误差为*大量程的±0.2%
稳定性	0.1级：36个月误差为*大量程的±0.25%

RZ3051-DP系列差压变送器广泛适用于石油、化工、航空、航天、军工、纺织、冶金、矿山、轻工、医药、电力、环保、市政、食品、卫生等行业和科研领域的全天候恶劣环境下，尤其适用于具有腐蚀性、冲击性、震动性等应用场所。RZ3051-DP差压变送器运用成熟的独特技术生产，是美国、日本原装进口产品的理想替代品。

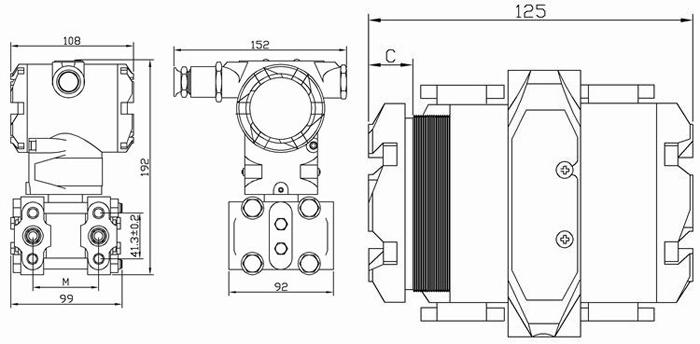

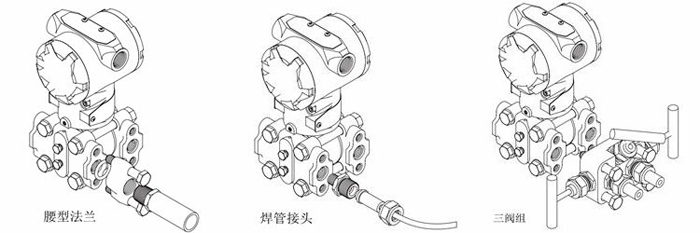

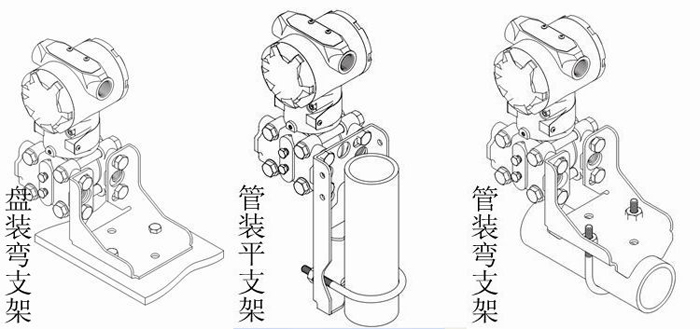

差压变送器产品尺寸及安装方式

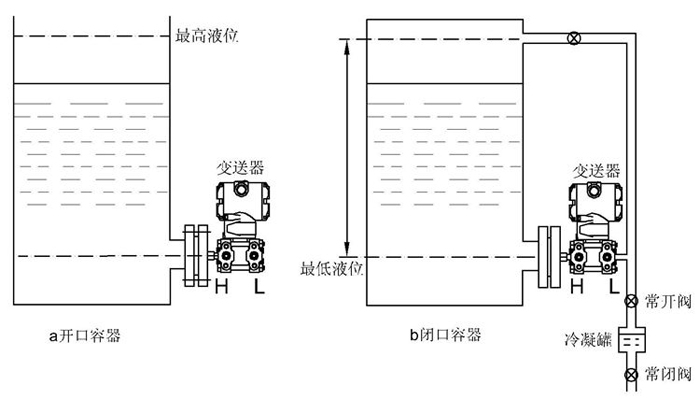

液　　　位　　测　　量

差压变送器

流　　量　　测　　量

差压变送器
