3151T型智能压力/液位变送器现场安装支架安装方式
3151T型液位变送器_硅原理压力变送器_绝压变送器现场安装支架说明
 3151T型液位变送器_硅原理压力变送器_绝压变送器现场安装支架说明  3151T型液位变送器_硅原理压力变送器_绝压变送器现场安装支架说明
 3151T型液位变送器_硅原理压力变送器_绝压变送器现场安装支架说明/压力变送器有两种形式的:
1.直接安装方式,即压变带压力表接头,接头一段为螺纹直接拧在压变上,另一条直接与工艺过程(如工艺管道)进行焊接。这种方式仅靠变送器接头就可以把表头支撑牢靠。
2.引压管安装方式,这种方式就需要对表头进行支撑,也就是你提到的需要各种支架。

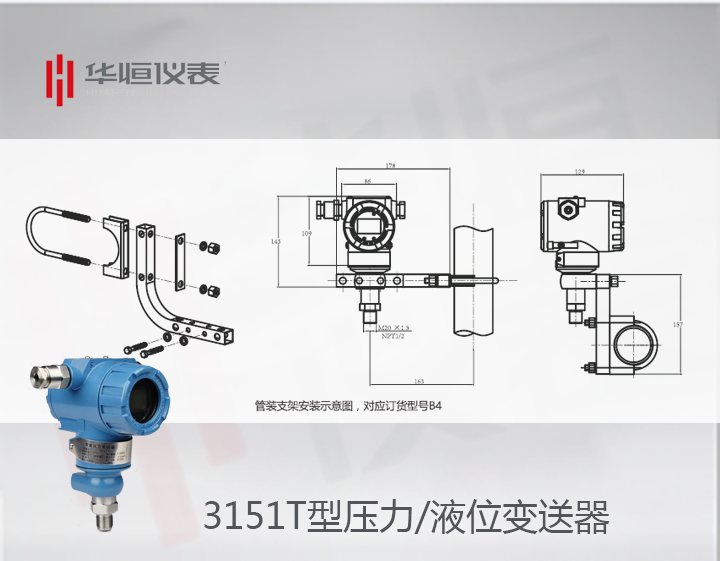

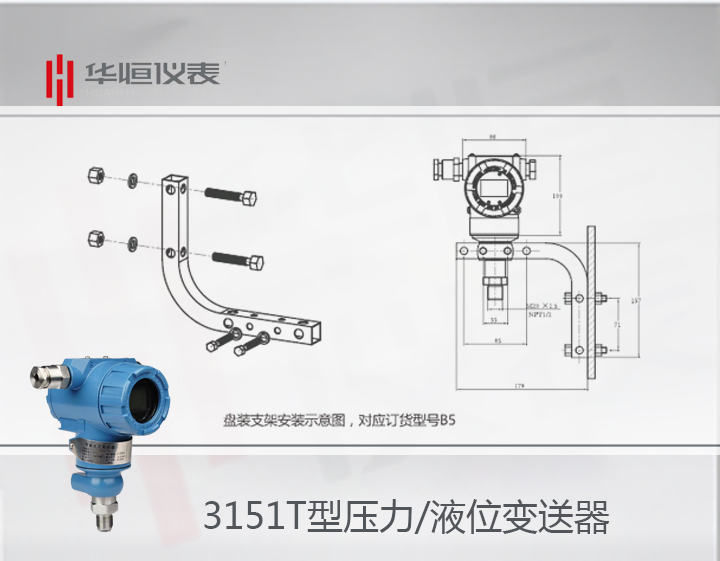

3.安装支架一般来说分两种,面板安装和管道安装。管道安装也就是2“管,一般为平托式也有L型。面板安装都为L型,可固定在仪表盘上或竖直平面,如墙面等地方。

3151T型压力/液位变送器/电动压力变送器可直接安装在工艺管道上,无需另设支架,在工艺管道上直接安装的条件是工艺过程温度和环境温度都应符合变送器的使用条件。
但在一些特殊场所中安装压力变送器压力取源时就必须注意以下几点要求:
1.测量气体压力时,取压点应在工艺管道的上半部。
2.测量液体压力时,取压点应在工艺管道的下半部与工艺管道的水平中心线成0℃~45℃夹角的范围内。
3.测量蒸汽压力时,取压点取在工艺管道的上半部以及下半部与工艺管道水平中心线成0度~45度夹角的范围内。
4.压力取源部件的安装位置,应选择在工艺介质流束稳定的管段。
5.压力取源部件与温度取源部件在同一管道上时,压力取源部件应安装在温度取源件的上游侧,压力取源部件的端部不应超出工艺设备和工艺管道的内壁。
6.对于测量的介质是高温的,必须安装冷凝器,冷凝器的长短根据温度和介质而定,冷却到传感器能够接受的范围。
7.在垂直工艺管道上测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时,取源部件应倾斜向上安装,与水平线的夹角应大于30度,在水平工艺管道上宜顺流束成锐角安装。
8.压力变送器安装位置应光线充足,操作和维护方便,不宜安装在振动、潮湿、高温、有腐蚀性和强磁场干扰的地方,否则会严重影响测量结果和变送器的寿命。
9.压力变送器安装位置应尽可能靠近取源部件。测量低压的变送器的安装高度宜与取压点高度一致,尤其是测量液体介质和可凝性气体介质。
10.测量气体介质压力时,变送器安装位置宜高于取压点,测量液体或蒸汽压力时,变送器安装位置宜低于取压点,目的在于减少排气、排液附加设施。压力变送器3151T型压力/液位变送器/安装方式除直接安装于工艺管道上的方式外,通常为分离安装方式,可在现场制作立柱支架,采用u形螺栓卡设,也可采取墙板支架安装方式,无论何种安装方式,压力变送器应垂直安装,仪表接线盒的电缆入口不应朝上。
