SMT3151型差压变送器在油库中的设计应用与精度控制-华恒仪表厂家
信息来源: 液位计厂家 | 2019-09-12 点击量: 1975

 在目前的油库油罐液位的测量设计中,比较流行的是采用磁翻板液位计。而磁翻板液位计虽然精度高但成本也高,而它们安装、维护比较麻烦。差压式压力变动器,在锅炉汽包等密闭容器中应用广泛,但测量结果并非真正液位,因此在油罐液位测量的设计鲜有应用。

其实油库油罐的精确液位,并不十分重要,用户实际要了解的并不是液位,而是通过测量液位来了解油罐中油品的实际数,作为SMT3151型差压变送器其可靠的稳定性,在油库油罐液位的测量设计拥有不可撼动的地位
2、SMT3151型差压变送器设计原理
顾名思义差压式液位计所测量的结果是压力差,即△ P= ρ g△ h。而由于油罐往往是圆柱形,其截面圆的面积S是不变的,那么,重量G=△ P· S=ρ g △ h· S,S不变,G与△ P 成正比关系。
 在实际的应用中:
 SMT3151型差压变送器油库油罐液位的测量设计中
在油罐顶部,设计一套液位报警装置,防止油品满溢,作为双保险。在应用中由于测量值直接为吨数,故油罐不论贮存何种油品,二次表显示的值是油罐内油品的吨数,避免了需要测定密度进行换算的麻烦。
一般情况油品出入库往往是采用泵输送经过椭圆齿轮流量计计量,由于流量计的精度有限,最高也只有0.2级,还需测密度计算,SMT3151型差压变送器其结果往往有些出入,从而造成计量纠纷。现在因为油罐测量的结果为吨数,而且精度可达到0.2级甚至0.1级,因此,与容积式流量计相比,计量结果更准确。虽然在小数量的油品出入库时,由于分辨率的原因,测量的结果绝对误差较大,但在大数量的油品出入库时,其较高的精度和较小的相对误差,是其它计量手段所无法比拟的,特别适合月度、季度、年度的盘存。
差压式弯管流量计正确调试方法步骤
1、排污:
a、三阀组两侧阀关闭,中间阀打开,然后打开排污阀彻底排污,保证导压管内无杂质并充满测量介质。
b、打开SMT3151型差压变送器后部排气阀放气,使膜盒内也充满测量 介质
2、调零:在三阀组两侧阀关闭,中间阀打开状态下测量静态零点电流信号,通过零点旋钮(Z)将其调整为4.000mA
3、投运:三阀组两侧阀打开,中间阀关闭,系统投入运行即可。
SMT3151型差压变送器实践应用证明其主要优点有:
a安装维护简单方便;
b 读数直观直接明确,可直接读出油品的库存量;
c免除了密度的测定和换算。
4、SMT3151型差压变送器应用注意问题
(1)设计和安装时应考虑油罐底部的取压开孔尽可能放低,以消除温度变化而造成的误差,必要时引入温度补偿。
(2)在油罐的罐体水平截面不等的情况下(如上小下大),要考虑补偿措施。如二次表选用WP-H80系列液位-容量控制仪。
(3)为达到一定精度,如油罐顶部装有呼吸阀时,必须采用SMT3151型差压变送器而不能采用压力变送器。对敞口油罐或精度要求不高时,可直接采用压力变送器以方便安装。
(4)二次表尽量采用智能表,可方便改变量程,实现温度补偿等。
(5)安装时SMT3151型差压变送器的负压室要安装集水器,并要经常排污,以免积水影响准确度。量(即吨数),从而防止满溢。由此分析采用差压法来测液位(实际为吨数)也不失为一个好的选择。因为目前SMT3151型差压变送器的应用十分成熟,SMT3151型差压变送器系列性价比极高,建议着重考虑。
在为保证SMT3151型差压变送器在油库使用中的相对精度和稳定性,
1、SMT3151型差压变送器测量气体压力时,取压口应开在流程管道顶端,并且压力变送器也应安装在流程管道上部,以便积累的液体容易注入流程管道中。
  2、测量液体压力时,取压口应开在流程管道侧面,以避免沉淀积渣。SMT3151型差压变送器
  3、测量液体压力时,压力变送器的安装位置应避免液体的冲击(水锤现象),以免传感器过压损坏。
  4、防止渣滓在导管内沉积。、接线时,将电缆穿过防水接头(附件)或绕性管并拧紧密封螺帽,以防雨水等通过电缆渗漏进压力变送器壳体内。
  6、防止压力变送器与腐蚀性或过热的介质接触。SMT3151型差压变送器
  7、导压管应安装在温度波动小的地方。
  8、测量蒸汽或其它高温介质时,需接加缓冲管(盘管)等冷凝器,不应使压力变送器的工作温度超过极限。

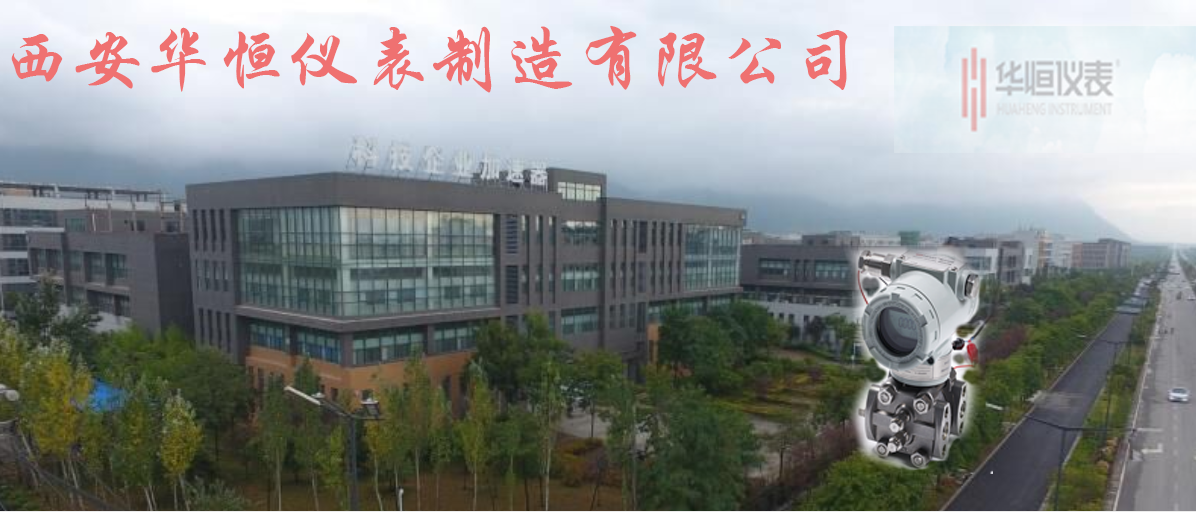

西安华恒仪表制造有限公司坐落于美丽的秦岭北麓比邻太平森林公园入口——西安市高新技术开发区科技企业加速器,一个将科技企业由外延式扩张进入内涵式扩张的助推器。同时以西安高新产业仪表基地为依托,是专业从事工业自动化仪表及系统的研发、生产、销售和服务的高新技术企业。
