在工业化迅速发展的大时代，缺少不了压力变送器、流量计、液位计、密度计、差压变送器等仪表把现场第一数据实时传输到工控系统上，为整个工业自动化系统充当控制、检测等一系列的眼睛，接下来华恒仪表为您解读工业现场最前沿的压力变送器使用情况。
随着科技不断进步，产品不断更新，热工仪表也在不断的更新换代。其中流量计的种类更是多到让用户眼花缭乱，用户不知从何处下手选择流量计的类型。今天小编给大家带了图解差压式孔板流量计怎样做到最佳安装位置的内容。

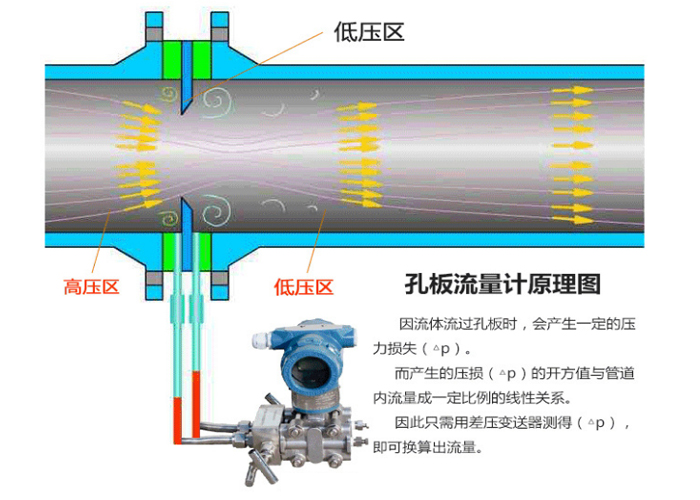

当差压式孔板流量流体经管道内的节流装置时，流速将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
孔板流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便等特点。
差压式孔板流量计怎样做到最佳安装位置应注意考虑下列情况：
1、测量液体压力时，取压口应开在流程管道侧面，以避免沉淀积渣。2、防止孔板流量计与腐蚀性或过热的介质接触；3、导压管应安装在温度波动小的地方；4、测量液体压力时，变送器的安装位置应避免液体的冲击，以免传感器过压损坏。5、测量气体压力时，取压口应开在流程管道顶端，并且变送器也应安装在流程管道上部，以便积累的液体容易注入流程管道中。6、冬季发生冰冻时，按装在室外的孔板流量计必需采压力取防冻措施，避免引压口内的液体因结冰体积膨胀，导至传感器损坏。7、测量蒸汽或其它高温介质时，需接加缓冲管(盘管)等冷凝器，不应使变送器的工作温度超过极限。8、接线时，将电缆穿过防水接头(附件)或绕性管并拧紧密封螺帽，以防雨水等通过电缆渗漏进变送器壳体内。
当流体经管道内的节流装置时，流速将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
孔板流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便等特点。
孔板流量计为获效得最佳的测量结果，应注意考虑下列情况：1、测量液体压力时，取压口应开在流程管道侧面，以避免沉淀积渣。2、防止孔板流量计与腐蚀性或过热的介质接触；3、导压管应安装在温度波动小的地方；4、测量液体压力时，变送器的安装位置应避免液体的冲击，以免传感器过压损坏。5、测量气体压力时，取压口应开在流程管道顶端，并且变送器也应安装在流程管道上部，以便积累的液体容易注入流程管道中。6、冬季发生冰冻时，按装在室外的孔板流量计必需采压力取防冻措施，避免引压口内的液体因结冰体积膨胀，导至传感器损坏。7、测量蒸汽或其它高温介质时，需接加缓冲管(盘管)等冷凝器，不应使变送器的工作温度超过极限。8、接线时，将电缆穿过防水接头(附件)或绕性管并拧紧密封螺帽，以防雨水等通过电缆渗漏进变送器壳体内。
差压式孔板流量计应完全按照说明书指导安装，这样才能确保孔板流量计在使用过程之中的精确性，线线度精准。
华恒仪表始终坚信国产热工仪表的传感器技术会跟上世界的步伐并甘为行业先驱，引领世界热工仪表传感器的走向。以上文章内容由华恒仪表整理编辑发布，更多流量计内容可以自行在本站查阅。
仪器仪表是工业化进程的基石，只有选用工业现场选用合适的仪表，才能够事半功倍，自动化流程才能够更加自动化。
