各种安装方式智能差压变送器大全
信息来源: 智能差压变送器 | 2024-06-05 点击量: 4472



概述

  SWP-T61小型化系列电容式变送器是SWP-T51差压变送器的小型化产品,采用*技术开发制造的具有优越性能的新型变送器,关键原材料,元器件和零部件均采用进口,整机经过严格组装和测试。具有设计原理先进、品种规格齐全、体积小巧、安装使用简便,并能与1151直接互换等特点,更推出具有HART现场总线协议和智能化功能。传感元件采用完全密封的方式,无机械运动部件,从而提高了可靠性,可精确的测量低表压、真空、液位、比重和流量。应用于石油、化工、纺织、电力、食品、造纸、医药等工业领域。

技术特点

精度高,稳定性好
二线制
小型化,重量轻,坚固抗振
量程、零点外部连续可调
无机械运动部件,工作可靠,维护简便
单向过载保护特性好
全系列统一结构,零部件互换性强
防爆结构,全天候使用

工作原理

被测介质的高低压力分别进入测量元件的高低压室,作用于隔离膜片上,填充液把两隔离膜片的压力信号传送到中心测量膜片上,中心测量膜片是一个张紧的弹性元件,作用在其上的两侧压力差使中心测量膜片产生一个对应于压力差的变形,其变形位移与所测压力差成正比,这个位移使电容极板产生相应的电容变化,电子线路检测到这一电容变化并发大转换成对应的电流信号。如果低压室通大气,高压室接被测介质这时就可测的介质的相对压力。同样,如果低压室为真空,高压室接被测介质这时就可测的介质的压力。

电路原理



技术参数

测量介质  液体、气体和蒸汽
测量范围  0~0.16KPa至0~40MPa
工作电压  12~45VDC(一般使用24VDC)
输出信号  4~20mADC

负载特性



防爆等级  隔爆型Exd Ⅱ BT5
      本质安全型Exia Ⅱ CT5
量程和零点 外部连续可调
正负迁移  正向zui大迁移率为zui小调校量程的500%
      负向zui大迁移率为zui小调校量程的600%
阻  尼  充硅油时,0.25~1.67S连续可调
启动时间  2S
温度范围  环境温度-20~85℃
      介质温度-40~100℃  (法兰式充高温硅油时15~315℃)
      贮存温度-40~100℃
精  度  0.2  0.5
温度影响  ±0.2%/10K
静压影响  微差压≤±10%
      差 压≤±0.5%
      高静压≤±2.0%
结构材料  隔离膜片  不锈钢316L  哈氏合金C276  蒙耐尔合金    钽
      排放阀   不锈钢316L  哈氏合金C276  蒙耐尔合金    钽
      法兰和接头 碳钢镀镍    不锈钢316L   哈氏合金C276  蒙耐尔合金
      O型密封圈 氟橡胶     丁腈橡胶
      灌充液   硅油和惰性油
      螺栓    碳钢镀镍
      外壳    铝合金     防护等级IP65
      引压连接件 法兰NPT1/4中心距54mm
            接头NPT1/2或M20×1.5阳螺纹
            球锥面密封,带接头时中心距50.8、54、57.2mm
      信号线连接孔G1/2
      重量    约3.8kg

电器连接



产品系列规格

序号
名称
型号
测量范围
zui大工作压力(MPa)
精度等级
1
基本性差压变送器
SWP-51DP
0-1~6KPa
6.9
0.2
0-6 KPa ~1MPa
14
0.5
2
高静压型差压变送器
SWP-T51HP
0-6 KPa ~2.5MPa
32
0.25
0.5
3
微差压型差压变送器
SWP-T51DR
0-125~1250Pa
6.0
0.5
4
差压流量变送器
SWP-T51DL
0-1~6KPa
6.9
0.25
0-6~250KPa
14
0.5
5
远传差压变送器
SWP-T51DP
0-6~250KPa

0.5
远传压力变送器
SWP-T51GP
0-0.16~10MPa
6
相对压力变送器
SWP-T51GP
0-1KPa~40MPa

0.25
0.5
7
压力变送器
SWP-T51AP
0-6KPa~10MPa

0.25
0.5
8
液位变送器
SWP-T51LT
0-6KPa~1MPa
2.5
0.25
0.5

变送器型号命名

型号
代码
说明
SWP-T51

品种
DP
        差压变送器
HP
        高静压差压变送器
DP
        微差压变送器
DL
        √ΔP差压流量变送器
AP
        差压变送器
GP
        压力变送器
LT
        法兰式差压变送器
DP/GP
        远传差压、压力变送器
量程范围
2
      0-125~1250Pa
3
      0-1~6KPa
4
      0-6~40KPa
5
      0-40~250KPa
6
      0-0.16~1MPa
7
      0-0.4~2.5MPa
8
      0-1.6~10MPa
9
      0-6~25MPa
0
      0-10~40MPa
输出
E
    4~20mA DC
F
    4~20mA DC(DR)
J
    4~20mA DC 输出为√ΔP
S
    智能
结构材料


法兰接头
排气/排气阀
隔离膜片
灌充液体
22

316不锈钢
316不锈钢
316不锈钢
硅油
23

316不锈钢
316不锈钢
哈氏合金C-276
24

316不锈钢
316不锈钢
蒙乃尔
25

316不锈钢
316不锈钢
33

哈氏合金C
哈氏合金C
哈氏合金C-276
35

哈氏合金C
哈氏合金C
44

蒙乃尔
蒙乃尔
蒙乃尔
附加功能
M1
0-线性指示
M2
0-平方根指示数
M3
31/2LCD数字显示器

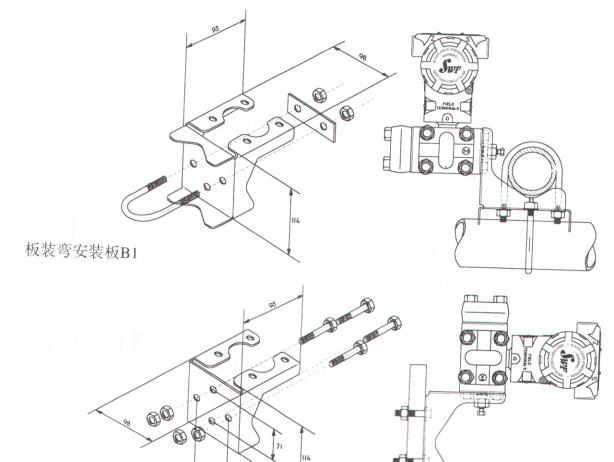

B1
管装弯支架
B2
板装弯支架
B3
管装平支架
D1
压力室泄放阀位于上部
D2
压力室泄放阀位于下部
不注
NPT1/2锥管阴螺纹连接块
C1
NPT1/2引压接头、后部焊接Φ14引压管
C2
M20×1.5丁字形阳螺纹连接块
C2
M20×1.5丁字形螺纹连接块另加丁字形接头
D
隔爆型 Exd Ⅱ BT4
I
本安型 Exia Ⅱ CT6

构造与外形尺寸





一、基本型差压变送器

SWP-T51DP型差压变送器型号内容

型号
代码
说明
SWP-T51
SWP-T51DP型差压变送器
品种
DP
        DP基本型差压变送器
量程范围
3
      0-1.3~7.5KPa
4
      0-6.2~37.4KPa
5
      0-31.1~186.8KPa
6
      0-117~690KPa
7
      0-345~2068KPa
8
      0-1170~6890KPa
输出
E
    4~20mADC,带可调阻尼
结构材料


法兰接头
排气/排气阀
隔离膜片
22

316SST
316SST
316不锈钢

23

316SST
316SST
哈氏合金C-276

24

316SST
316SST
蒙耐尔合金

25

316SST
316SST

33

哈氏合金C
哈氏合金C
哈氏合金C-276
特殊订货
35

哈氏合金C
哈氏合金C
特殊订货
44

蒙耐尔合金
蒙耐尔合金
蒙耐尔合金
特殊订货
选用件
M1
线性指示表(0~刻度)
M2
平方根指示表(0~10刻度)
M4
3 1/2位LCD液晶显示表(0~线性)
B1
管装弯支架(管外径Φ50~60)
B2
板装弯支架
B3
管装平支架(管外径Φ50~60)
D1
法兰侧面上部用排气、排液阀
D2
法兰侧面下部用排气、排液阀
d
隔爆型:防爆等级ExdⅡBT5
i
本安型:防爆等级ExiaⅡCT6
J
"丁字型"接头:M20×1.5阳螺纹
N
"腰 型"接头:NPT1/2锥管螺纹
C12
NPT1/2引压过渡接头及后部焊接引压管(不锈钢)

SWP-T51HP型高静压差压变送器型号内容

型号
代码
说明
SWP-T51
SWP-T51HP型高静压差压变送器
品种
HP
        高静压差压变送器
量程范围
3
      0-1.3~7.5KPa
4
      0-6.2~37.4KPa
5
      0-31.1~186.8KPa
6
      0-117~690KPa
7
      0-345~2068KPa
输出
E
    4~20mADC,带可调阻尼
结构材料


法兰接头
排气/排液阀
隔离膜片



22

316SST
316SST
316L

23

316SST
316SST
哈氏合金C-276

选用件
M1
线性指示表(0~刻度)
M2
平方根指示表(0~10刻度)
M4
3 1/2位LCD液晶显示表(0~线性)
B1
管装弯支架(管外径Φ50~60)
B2
板装弯支架
B3
管装平支架(管外径Φ50~60)
D1
法兰侧面上部用排气、排液阀
D2
法兰侧面下部用排气、排液阀
d
隔爆型:防爆等级ExdⅡBT5
i
本安型:防爆等级ExiaⅡCT6
J
"丁字型"接头:M20×1.5阳螺纹
N
"腰 型"接头:NPT1/2锥管螺纹
C12
NPT1/2引压过渡接头及后部焊接引压管(不锈钢)

SWP-T51DR型微差压变送器型号内容

型号
代码
说明
SWP-T51
SWP-T51DR型微差压变送器
品种
DR
        微差压变送器
量程范围
2
      0-0.125~1.5KPa
输出
F
    4~20mADC,带可调阻尼
结构材料


法兰接头
排气/排液阀
隔离膜片

22

316SST
316SST
316L

选用件
M1
线性指示表(0~刻度)
M2
平方根指示表(0~10刻度)
M4
3 1/2位LCD液晶显示表(0~线性)
B1
管装弯支架(管外径Φ50~60)
B2
板装弯支架
B3
管装平支架(管外径Φ50~60)
D1
法兰侧面上部用排气、排液阀
D2
法兰侧面下部用排气、排液阀
d
隔爆型:防爆等级ExdⅡBT5
i
本安型:防爆等级ExiaⅡCT6
J
"丁字型"接头:M20×1.5阳螺纹
N
"腰 型"接头:NPT1/2锥管螺纹
C12
NPT1/2引压过渡接头及后部焊接引压管(不锈钢)

二、SWP-T61DP/GP远传差压/压力变送器

SWP-T61DP/GP变送器加装密封远传装置
后构成SWP-T61DP/GP远传差压/压力变送器。
它可避免被测介质直接与变送器隔离膜片接触,
适用于以下情况:
1、 介质对变送器接头和敏感元件有腐蚀作用时。
2、 将高温介质与变送器隔离时。
3、 被测介质粘度高或有固体悬浮物易堵塞时。
4、 被测介质如果用引压管引出易固化或结晶时。
5、 更换被测介质需冲洗以防交混时。
6、 须保持卫生条件,防止污染时。

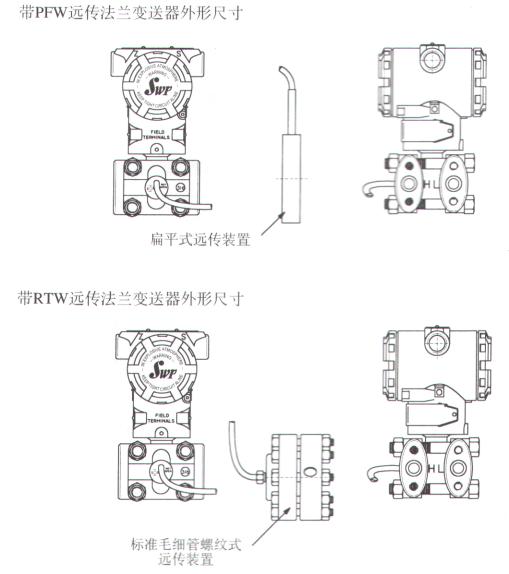

SWP-T61DP/GP远传差压/压力变送器外形及安装


SWP-T51GP/DP远传压力、差压变送器型号命名

型  号
代     码
说   明
SWP-T51

品种
GP/DP             远传压力、差压变送器
测量范围
4
          0-6~40KPa
5
          0-40~250KPa
6
          0-0.16~1MPa
7
          0-0.4~2.5MPa
8
          8 0-1.6~10MPa
输出
E
        4~20mA DC、带可调节阻尼
法兰材料、隔离膜片
22
      316SST      316L
远传装置
S1
    一个远传装置
S2
    二个远传装置
选用件(不选择不填)
M1
  线性指示表(0~刻度)
M2
  平方根指示表(0~10刻度)
M4
  31/2位LCD液晶显示表(0~线性)
B1
  管装弯支架(管外径Φ50~60)
B2
  板装弯支架
B3
  管装平支架(管外径Φ50~60)
d
  隔爆型:防爆等级ExdⅡBT5
i
  本安型:防爆等级ExiaⅡCT6
J
  "丁字型"接头:M20×1.5阳螺纹
N
  "腰 型"接头:NPT1/2锥管螺纹
C12
  NPT1/2引压过渡接头及后部焊接引压管/不锈钢
附加
/□
远传法兰型号PFW、RTW、RFW、EFW

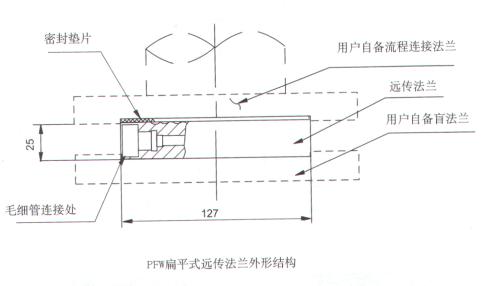

1、PFW型扁平式远传法兰(标准3",2.5MPa)

PFW扁平式远传法兰选型内容

型    号
代      码
说    明
PFW
    □
    □
PFW 扁平式远传法兰
型式
    11
    标准80(3")法兰
远传法兰膜片材料
             A
  316L
             B
  哈氏合金C276
             C

壳体材料
                      11
316SST

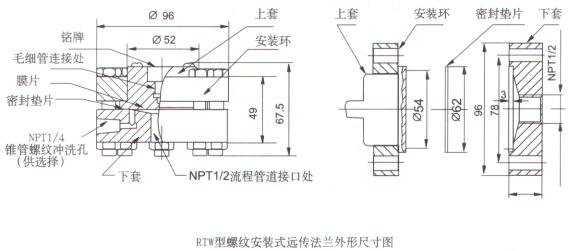

2、RTW型螺纹安装式远传法兰(zui大工作压力10MPa)


RTW螺纹安装式远传法兰选型内容

型  号
代    码
说    明
RTW-
RTW 螺纹安装式远传法兰(zui大工作压力10MPa)
冲洗备用孔
11

21

远传法兰膜片材料
A
      316L
B
      哈氏合金C276
C

结构件材料
11
    上套316SST,安装环为碳钢,垫片为石棉或氟橡胶
31
    上套、安装环为316SST,垫片为石棉或氟橡胶
下套材料
A
  316SST
B
  哈氏合金C
引压连接孔
13
NPT1/2锥管螺纹

3、EFW插入式远传法兰(标准3"或4",工作压力2.5MPa)


EFW插入式远传法兰选型内容

型    号
代     码
说       明
EFW-
EFW 插入式远传法兰
插入直径和接触介质部分的材料
11
      80(3")  316L
12
      80(3")  哈氏合金C(特殊订货)
13
      100(4") 316L
14
      100(4") 哈氏合金C(特殊订货)
 膜片材料
A
    316L
B
    哈氏合金C276
C

插入长度mm
20
  50(2")
40
  100(4")
60
  150(6")
法兰材料和额定压力(38℃时)
A11
碳钢镀锌 150#zui大工作压力为2.5MPa
A12
碳钢镀锌 300#zui大工作压力为5MPa

4、RFW型法兰安装式远传法兰

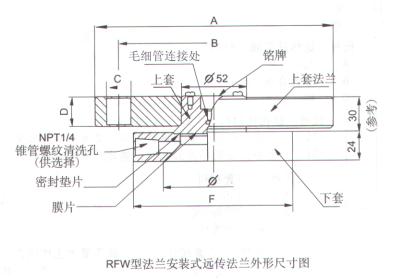

RFW型法兰安装式远传法兰外形尺寸

上套法兰
下套法兰
公称管径(英寸)
公称压力(LB/Mpa)
外径A
厚度D
螺孔中心距B
螺孔数量n
拴孔直径C
直径Φ(mm)
直径F(mm)
1
150/2
108
14.3
79.4
4
16

26.9
63.5
300/5
124
17.2
88.9
4
20
66.5
1.5
150/2
127
17.2
98.4
4
16

41.9
78.74
300/5
156
20.7
114.5
4
23
2
150/2
152
19.1
120.6
4
20

52.5
95.25
300/5
165
22.2
127.0
8
20

3
150/2
191
23.8
152.4
4
20

79

127
300/5
210
25.5
168.3
8
23

4
150/2
229
23.8
190.5
8
20
103


157.2
300/5
254
31.8
200
8
23

RFW法兰安装式远传法兰选型内容

型  号
代    码
说    明
RFW-
RFW 法兰安装式远传法兰
冲洗备用孔
11

21

远传法兰膜片材料
A
      316L
B
      哈氏合金C276
C

结构件材料
11
    上套316SST,安装环为碳钢,垫片为石棉或氟橡胶
31
    上套、安装环为316SST,垫片为石棉或氟橡胶
下套材料
A
  316SST
B
  哈氏合金C


下套尺寸

额定zui大工作压力(38℃)


下套尺寸
额定zui大工作压力(38℃)
21
150#
2.5MPa(推荐选用)
22
300#
5MPa
41
150#
2.5MPa
42
300#
5MPa
51
150#
2.5MPa
51
300#
5MPa
71
150#
2.5MPa(推荐选用)
72
300#
5MPa
91
150#
2.5MPa
92
300#
2.5MPa

灌充液特性

灌充液代号
灌充液
温限
比重
温度膨胀系数
25℃时的粘度(MPa.S)
D
普通硅油
-40至150℃
0.934
0.00108
9.5
S
高温硅油
-15至315℃
1.07
0.00053
44~50
F
惰性填充液(氟油)
-45至205℃
1.85
0.000864
6.5

三、压力变送器

SWP-T61GP相对压力变送器测量范围大,zui小可测量1KPa的压力,可用于液体、气体和蒸气的测量。
SWP-T61AP压力变送器可对诸如除气系统、蒸馏塔、蒸发器和结晶器等装置的压力进行测量。可用于液体、气体和蒸汽的测量。

SWP-T51GP/AP相对/压力变送器型号内容

型号
代码
说明
SWP-T51

品种
GP
      相对压力变送器
AP
      压力变送器
测量范围
3
    0-1~6KPa(不含AP)
4
    0-6~40KPa
5
    0-40~250KPa
6
    0-0.16~1MPa
7
    0-0.4~2.5MPa
8
    0-1.6~10MPa
9
    0-6~25MPa(不含AP)
0
    0-10~40MPa(不含AP)
结构材料

  法兰和接头
排液阀
隔离膜片
22

316SST
316SST
 316L
23

316SST
316SST
 哈氏合金C276
24

316SST
316SST
 蒙耐尔合金
25

316SST
316SST
33

哈氏合金C
哈氏合金C
 哈氏合金C276
35

哈氏合金C
哈氏合金C
44

蒙耐尔合金
蒙耐尔合金
蒙耐尔合金
选用件
M1
线性指示表(0~刻度)
M2
3 1/2位LCD液晶显示表(0~线性)
B1
管装弯支架(管外径Φ50~60)
B2
板装弯支架
B3
管装平支架(管外径Φ50~60)
D1
法兰侧面上部用排气、排液阀
D2
法兰侧面下部用排气、排液阀
d
隔爆型:防爆等级ExdⅡBT5
i
本安型:防爆等级ExiaⅡCT6
j
丁字型"接头:M20×1.5阳螺纹
N
"腰 型"接头:NPT1/2锥管螺纹
C12
NPT1/2引压过渡接头及后部焊接引压管(不锈钢)

四、液位变送器

液位变送器的安装法兰标准按ANSI,
管道尺寸3"、4",等级为150LB(2.5MPa)、
300LB(5MPa)。也可按GB9116-88、DN80、
DN100,PN2MPa

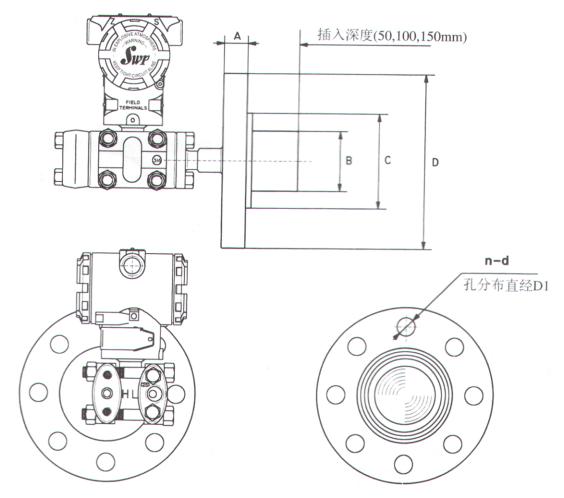

外形尺寸


SWP-T51LT液位变送器选型内容

型    号
代    码
说        明
SWP-T51

品种
LT
          LT液位变送器
测量范围
4
        0-6~40KPa
5
        0-40~250KPa
6
        0-0.16~1MPa
连接形式
1
      平法兰
3
      插入式法兰
类型
A0
    3"平法兰
B0
    4"平法兰
A2
    3"插入长度50mm
A4
    3"插入长度100mm
A6
    3"插入长度150mm
B2
    4"插入长度50mm
B4
    4"插入长度100mm
B6
    4"插入长度150mm
接触介质零件的材料


低压侧压力室及接液膜片
高压侧接液隔离膜片
22

316SST
316SST
23

316SST
哈氏合金C276
24

316SST
蒙耐尔合金
25

316SST
33

哈氏合金C
哈氏合金C276
35

哈氏合金C
44

蒙耐尔合金
蒙耐尔合金
选用件
M1
线性指示表(0~刻度)
M4
3 1/2位LCD液晶显示表(0~线性)
D1
低压侧法兰侧面上部用排气、排液阀
D2
低压侧法兰侧面下部用排气、排液阀
d
隔爆型:防爆等级ExdⅡBT5
i
本安型:防爆等级ExiaⅡCT6
J
"丁字型"接头:M20×1.5阳螺纹
N
"腰 型"接头:NPT1/2锥管螺纹
C12
NPT1/2引压过渡接头及后部焊接引压管(不锈钢)

液位法兰尺寸及选型

安装法兰标准按ANSI,管道尺寸3"、4",等级为150LB(2.5MPa)、300LB
(5MPa)。也可按GB9116-88、DN80、DN100,PN=2MPa




用户应按接触介质特性,自行选择法兰密封垫圈材质,本厂推荐石棉橡胶、氟橡胶、尼龙、聚四氟乙烯等材料。
