电容式差压变送器|陶瓷金属电容式差压变送器
信息来源: 华恒仪表 | 2022-03-07 点击量: 5764

 电容压力变送器产品概述
电容式压力(差压)变送器是我厂引进国内先进技术和设备生产的新型变送器,关键原材料、元器件和零部件均采用进口,整机经过严格组装和测试,该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。同时与传统的1151以及其它知名同类产品直接替换,有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展,该系列产品除设计小巧精致外,更推出具有HART现场总线协议的智能化功能。

电容压力变送器特点
◆精度高
◆稳定性好
◆二线制(特殊可四线制)
◆固体元件,接插式印刷线路板
◆小型、重量轻、坚固抗振
◆量程、零点外部连续可调
◆正迁移可达500%;负迁移可达600%
◆阻尼可调
◆单向过载保护特性好
◆无机械可动部件,维修工作量少
◆全系列统一结构,零部件互换性强
◆接触介质的膜片材料可选择(316L、TAN、HAS-C、MONEL等耐腐蚀材料)
◆防爆结构,全天候使用
◆智能HART现场总线协议

电容压力变送器工作原理
过程压力通过两侧或一侧的隔离膜片,灌充液传至δ室的中心测量膜片。中心膜片是一个张紧的弹性元件,它对于作用在其上的两侧压力差产生相应变形位移,其位移与差压成正比,*大位移约0.1mm,这种位移转变在电容极板上形成差动电容,由电子线路把差动电容转换成二线制的4-20mADC信号输出。

电容压力变送器功能参数电容压力变送器参数
使用对象:液体、气体和蒸汽
测量范围: 0~ 0.1kPa至0 ~ 40MPa
输出信号:4~20mADC(特殊可为四线制220V供电, 0~10mADC输出)
供电电源: 12~ 45V DC,一般为24V DC(见图负载特性)
负载特性:与供电电源有关,在某一电源电压时带负载能力见图( 负载特性),负载阻抗RL与电源电压V。关系式为: RL≤50 (Vs-12)
指示表:指针式线性指示0 ~ 100%等分刻度或LCD液晶式,LED数码管显示。
防爆:a.隔爆型  dIIBT4
b.本质安全型  iaIICT6
量程和零点:外部连续可调
正负迁移:零点经过正迁移或负迁移后,量程、测量范围的上限值和下限值的优良值,均不能超过测量范围上限的100%。(智能型: 量程比15:1)
*大正迁移量为*小调校量程的500%*大负迁移量为*小调校量程的600%。
温度范围:放大器工作温度范围: -29 ~ +93℃(LT 型为: -25-+70℃)
灌充硅油的测量元件: -40~ +104℃
法兰式变送器灌充高温硅油时: -20~ +315℃,普通硅油: -40~ +149℃ 静压:1、4、10.25、32Mpa
湿度:相对湿度为0 ~ 100%
容积吸取量: < 0.16cm3
阻尼(阶跃响应) :充硅油时,一般在0.2s到1.67s之间连续可调
电容压力变送器技术数据
(不带迁移,在标准工作条件下,充硅油,316不锈钢隔离膜片)
准确度:+0.25%, +0.5%,土0.1%(智能型)
死  区:无(≤0.1%)
稳定性:六个月内不超过*大量程的基本误差优良值
振动影响:在任意轴向上, 振动频率为200Hz时,误差为测量范围上限的+0.05%/g
电源影响:小于输出量程的0.005%V
负载影响:电源如果稳定,则负载没有影响

电容压力变送器其它
隔离膜片:316不锈钢,哈氏合金C-276,蒙乃尔合金或钽
排气/排液阀:316不锈钢,哈氏合金C,蒙乃尔合金
法兰和接头:316不锈钢,哈氏合金C或蒙乃尔合金
接触介质“O”形环:丁晴橡胶,氟橡胶
灌充液:硅油或惰性油
螺栓:316L不锈钢
电子壳体材料:低铜铝合金
引压连接件:法兰、NPT1/4, 中心距54mm;接头NPT1/2 或M20X1.5阳螺纹球锥面密封,带接头时中心距50.8.54. 57.2mm(NPT锥管螺纹符合GB/T12716-91)信号线连接孔:G 1/2”
重量:2.4kg

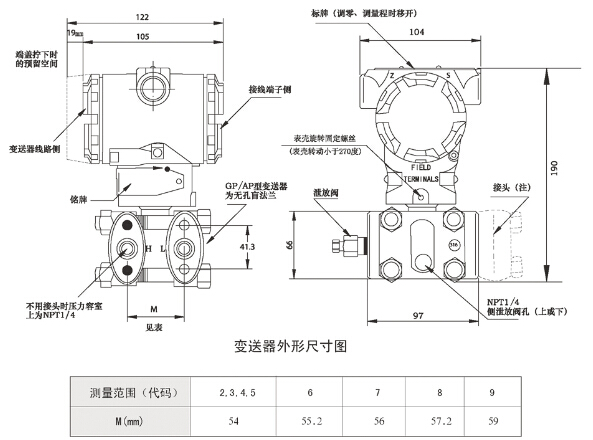

外形尺寸及安装连接示意图

电容压力变送器参数
