2088型法兰式压力变送器应用及调试方案

信息来源：华恒仪表 | 2019-09-23 点击量： 8325

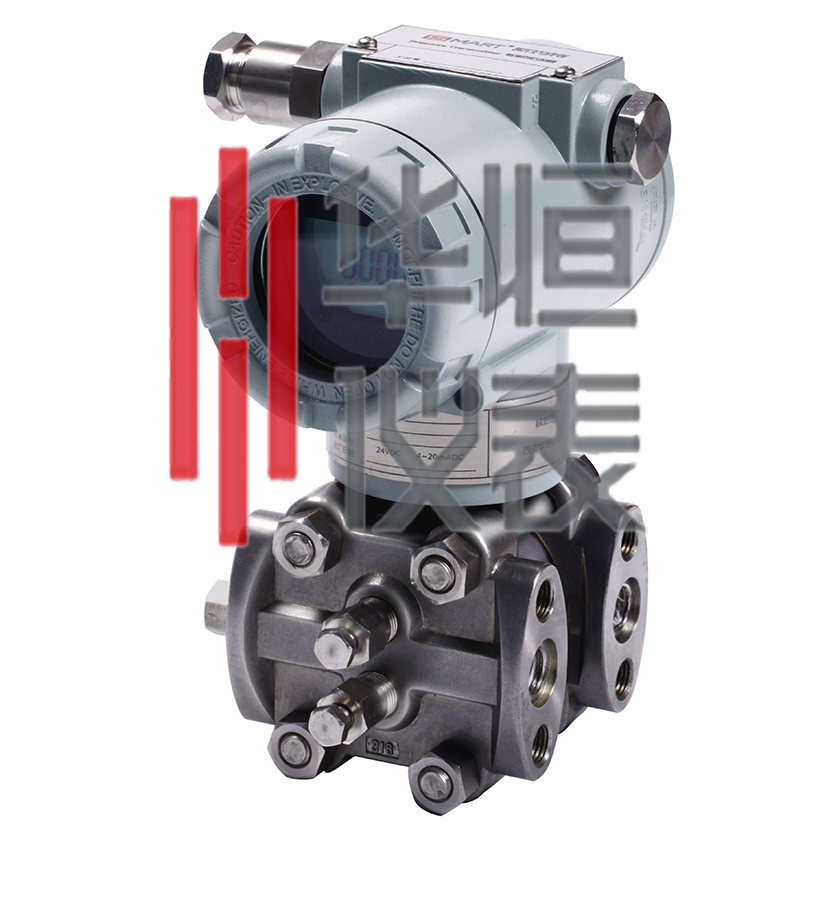

斯玛特SMT3151型法兰式压力变送器的压力适用范围是分级的。这是因为压力传感器的弹性膜承受流体压力有一个限度。这就是通常所说的耐压极限，超过此极限弹性膜便破裂了。一般来说，每一传感器都有20-300%的过压能力。因此，产品说明书上的压力最大量程为耐压极限的30-80%。选用过高的压力量程是不必要的。压力量程的选用应主要考虑三个方面的因素:即传感器的最大过压能力、精度与压力量程的关系和传感器的价格与压力量程的关系。对于传感器的最大过压能力，传感器承受静压力与动压力情况下是有很大区别的。后者往往会出现冲击压力，甚至冲击波。冲击压力远高于静压力。如果选用的最大工作压力量程是指静压力的话，传感器在承受动压力时，应选用较大的过压能力。否则冲击压力很容易达到极限耐压，使压力传感器受到破坏。对于精度与压力量程的关系。压力传感器的热零点漂移和热灵敏度漂移系数及非线性误差是影响传感器精度的重要指标。对同一压力传感器来说，热零点漂移系数随工作压力增加而减小，而热灵敏度系数和非线性误差随工作压力增加而增加。因此，工作压力增加有利于减小热零点漂移，而不利于热灵敏度漂移和非线性误差。热零点漂移比较大时，提高工作压力量程有利于提高压力传感器的精度。热零点漂移比较小时，减小工作压力量程有利于提高精度。对不同压力量程的传感器来说，灵敏度是不同的。低压力量程传感器的灵敏分辨率自然也高。

华恒变送器厂家提供的斯玛特双法兰压力变送器作为两线制拥有很好的优势

1)不易受寄生热电偶和沿电线电阻压降和温漂的影响，可用非常便宜的更细的导线，可节省大量电缆线和安装费用;

2)在电流源输出电阻足够大时，经磁场耦合感应到导线环路内的电压，不会产生显著影响，因为干扰源引起的电流极小，一般利用双绞线就能降低干扰;

3)电容性干扰会导致接收器电阻有关误差，对于4～20mA 二线制环路，接收器电阻通常为 250Ω，(取样 Uout =1～5V)这个电阻小到不足以产生显著误差，因此，可以允许的电线长度比电压遥测系统更长更远;

4)各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接，不因电线长度的不等而造成精度的差异，可以实现分散采集，集中控制;

5)将 4mA用于零电平，使判断开路与短路或传感器损坏(0mA 状态)十分方便;

6)在两线输出口非常容易增设一两只防雷防浪涌器件，有利于安全防雷防爆。

对于传感器的价格与压力量程的关系，一般来说，0。3-1MPa的压力传感器的价格较便宜，0。1MPa以下或1MPa以上的压力传感器价格比较贵。测定2-3kPa压力时可选购10-50kPa的压力传感器。特别是使用者自己设计和选用补偿电路时，能使精度进一步提高。这样可以使成本大幅度降低。一般而言，质量好的压力传感器，满量程输出都可以达到100mV/10V。如果只用一半的压力量程，则对应的输出便只有50mV/10V。因此最大工作量程应尽可能接近产品说明书上所标明的该压力传感器的量程级。

测量原理计算方法

生产中设定斯玛特双法兰式压力变送器量程及上下限很重要。在油田生产过程中，被测介质始终以液态的形式出现。由帕斯卡定律可知，流体在底部产生的压强只与其本身的密度和高度有关。单法兰液位变送器，其量程范围好确定，只要知道其安装的底部位置距容器的最大高度即可。如某罐安装一台单法兰液位变送器，其距罐顶部高度为10m，那么由公式计算可得其量程范围为100kPa。当然考虑到罐高为10m，同时为了避免超出范围，可选定量程值为120kPa。单法兰液位变送器存在正迁移情况，这也是根据生产需要而定。

双法兰液位变送器比较特殊，由正负两个感压膜片组成，各通过一段密封内充硅油的毛细引压管与表的正负压室连接。安装后，连接负引压管的法兰升高，其内的硅油就对负压室产生了压强。因此，为了保证测量值的准确性，消除负压室带来的影响，双法兰液位变送器安装后，其量程必须进行负迁移，具体算法如下:假设安装后两法兰间的高度为h，仪表量程为ρ介gH，其负压室压强为ρ硅gH，因此该表的迁移量为ρ 介gH，迁移后该表的下上限为-ρ硅gH—(ρ介-ρ硅)gH，此值计算完毕后，变为该表的下、上限值了。在以后的实际安装过程中，只要上、下间两法兰的距离不变，变送器安装在何位置都不会响检测液位的结果。

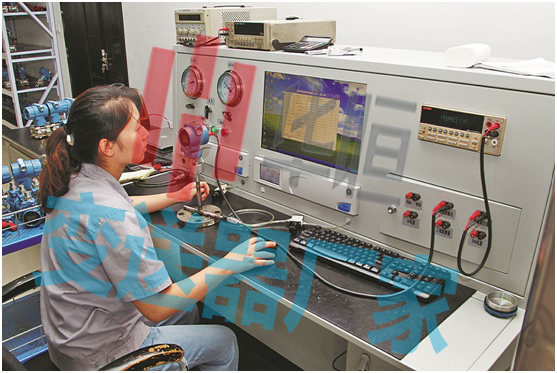

安装后运行调试工作

斯玛特SMT3151型法兰式压力变送器安装完毕后，在应用前需要对其进行调试，使斯玛特SMT3151型法兰式压力变送器检测显示的结果与实际被测液位符合，以满足生产上的要求。由于原油的密度(0.85左右)比水的密度(1.0)要小一些，而且通常情况下，测量的介质并不是纯油或纯水，有些情况下是油水混合物，这样油水混合物的密度就是一个变量。这一客观因素的存在就要求斯玛特SMT3151型法兰式压力变送器安装投运后需不断进行调试，使其检测显示的结果尽可能地与实际被测液位接近，以便满足油田生产上的需要。

检测液位的影响因素

2088型法兰式压力变送器安装后，其检测显示的液位数值与实际容器内的液位是否相符要受到各种因素的影响，根据多年的现场经验总结，影响因素主要有下面几个方面:

(1)安装位置。斯玛特SMT3151型法兰式压力变送器感压部位都不安装在容器的底部，而是安装在离容器底部有一段距离的位置。仪表投运后，要把这段距离加到二次表或微机的量程中，不能忽略这一过程。斯玛特SMT3151型法兰式压力变送器开孔安装的位置要离容器的进出液管线口远一些，避免液体进出流动及对仪表感压膜片冲击造成对检测结果的影响。

(2)被测介质。斯玛特SMT3151型法兰式压力变送器投运后，还要注意进入容器内的被测介质是什么，是原油、水还是油水混合物。这是因为被测介质的不同，其密度也不同，这就会影响到斯玛特SMT3151型法兰式压力变送器检测的结果，就会产生测量误差。这种情况下，要消除这类误差，就要考虑实际生产中被测介质的密度。

(3)感压膜片损坏压力受阻。斯玛特SMT3151型法兰式压力变送器依靠其感压膜片来接收液位产生的压力，感压膜片面积较大，而且是暴露在外，安装时一定要注意，感压膜片不能受到任何的损伤。一旦受到损坏而造成感压膜永久变形，该斯玛特SMT3151型法兰式压力变送器就不能正常运行工作了。斯玛特SMT3151型法兰式压力变送器通常用来检测那些粘稠、易堵的介质。其感压膜片虽然感压面积较大，但长期被一部份介质包围，而这些介质又不流动，时间长了就会造成这部份介质老化、凝结，将斯玛特SMT3151型法兰式压力变送器感压膜片密封住，致使感压膜片与实际液位隔离，检测液位不准确。

(4)引压管受损、堵塞或进液。斯玛特SMT双法兰液位变送器通过毛细引压管将正负感压膜片与正负压室连接，如果两根毛细引压管有任一个折断或漏油，该表无法正常工作。因此，安装或维修维护双法兰液位变送器时，注意不能让毛细引压管受到损坏。单法兰液位变送器安装在密闭容器上测量液位时，其负压室需连接一个引压管与密闭容器的顶端连通，用以消除容器中的系统压力。负引压管由于与容器内部直接相通，这样容易进入蒸汽，蒸汽遇冷后凝聚成液体，积累在引压管内，或某种原因引压管内充液，使引压管内液体存在液位，就会影响到检测结果;如果单法兰液位变送器在仪表箱的保暖措施不好，在冬季寒冷天气，就会使引压管内的液体冻结，造成负压室与容器的压力隔绝，使仪表失去检测功能。
